Regelmäßiges Vieleck Mantelfläche G317-Geo

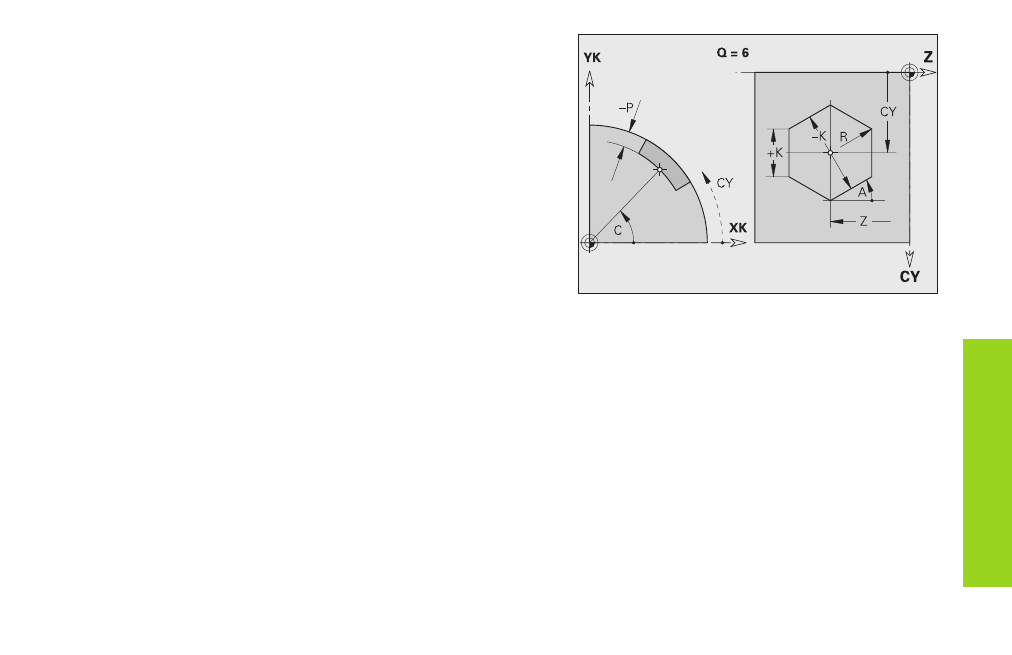

G317 definiert ein regelmäßiges Vieleck auf der Mantelfläche.
Parameter
Z, C: Mittelpunkt des Vielecks (Position, Winkel)
CY:
Winkel als „Streckenmaß“
Q: Anzahl der Kanten (Q ‡3)
A: Winkel zu einer Vieleckseite (Bezug: Z-Achse) – default: 0°
K: Kantenlänge
■ K>0: Kantenlänge
■ K<0: Innenkreisdurchmesser
R: Fase/Verrundung – default: 0
■ R>0: Radius der Rundung
■ R<0: Breite der Fase
P: Tiefe der Tasche – keine Eingabe: „P“ aus G308
