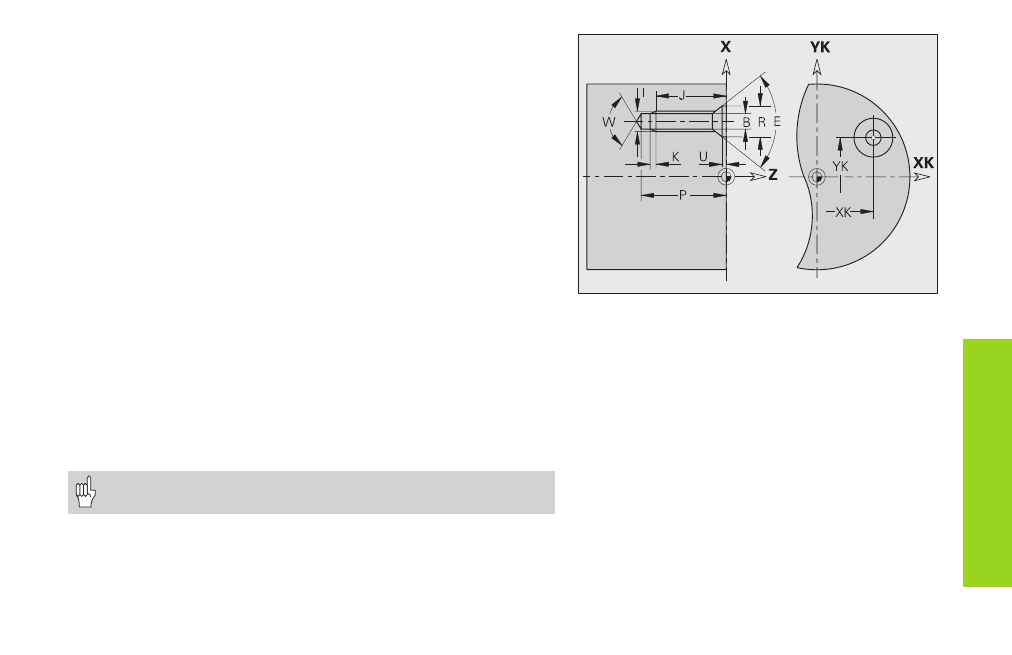

Bohrung Stirnseite G300-Geo
G300 definiert eine Bohrung mit Senkung und Gewinde auf der Stirn-/
Rückseite.
Parameter
XK,YK: Mittelpunkt Bohrung
B:
Bohrdurchmesser
P: Bohrtiefe (ohne Bohrspitze)
W: Spitzenwinkel – default: 180°
R: Senkdurchmesser
U: Senktiefe
E: Senkwinkel
I: Gewindedurchmesser
J: Gewindetiefe
K: Gewindeanschnitt (Auslauflänge)
F: Gewindesteigung
V: Links- oder Rechtsgewinde – default: 0
■ V=0: Rechtsgewinde
■ V=1: Linksgewinde
A: Winkel (Bezug: Z-Achse)
■ Stirnseite – default: 0° (Bereich: –90° < A < 90°)
■ Rückseite – default: 180° (Bereich: 90° < A < 270°)
O: Zentrierdurchmesser
Mit G300-Geo definierte Bohrungen mit G71...G74 bearbei-
ten.
