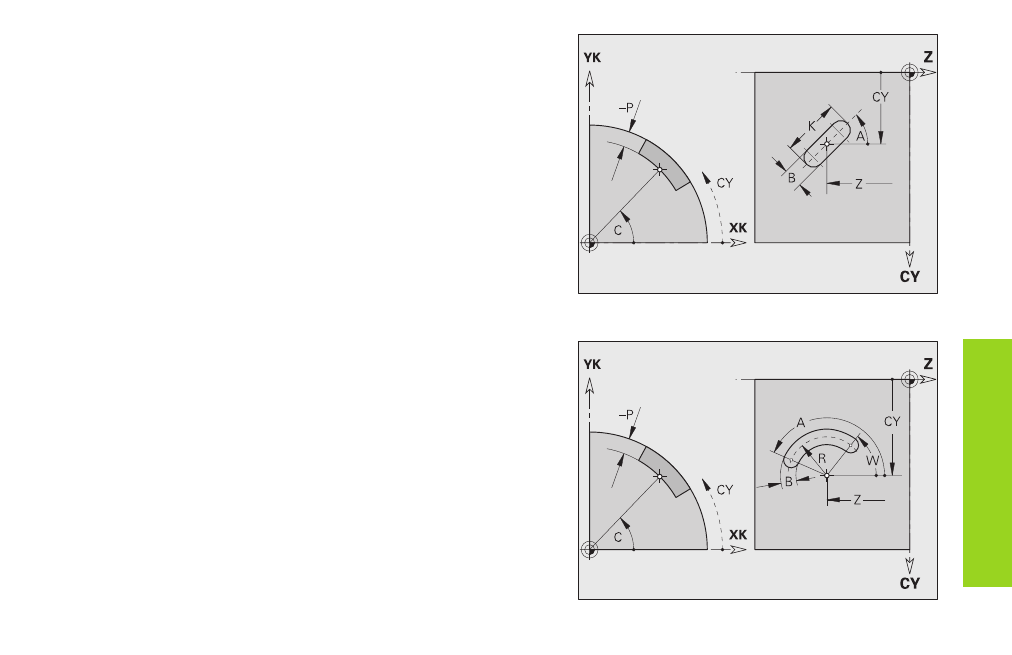

Lineare Nut Mantelfläche G311-Geo
G311 definiert eine lineare Nut auf der Mantelfläche.
Parameter
Z, C: Mittelpunkt der Nut (Position, Winkel)
CY:
Winkel als „Streckenmaß“
A: Winkel Längsachse der Nut (Bezug: Z-Achse) – default: 0°
K: Nutlänge
B: Nutbreite
P: Tiefe der Tasche – keine Eingabe: „P“ aus G308
Zirkulare Nut Mantelfläche G312-/G313-Geo
G312/G313 definiert eine zirkulare Nut auf der Mantelfläche.
Parameter
Z, C: Krümmungsmittelpunkt der Nut (Position, Winkel)
CY:
Winkel als „Streckenmaß“
R: Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A: Winkel Anfangspunkt der Nut (Bezug: Z-Achse)
W: Winkel Endpunkt der Nut (Bezug: Z-Achse)
B: Nutbreite
P: Tiefe der Tasche – keine Eingabe: „P“ aus G308
Beispiel: G312-Geo
