Zyklus Freistich G85
G85 erstellt Freistiche nach DIN 509 E, DIN 509 F und DIN 76 (Gewin-
defreistich). Der CNC PILOT entscheidet den Freistichtyp anhand „K“.
Freistichparameter: siehe Tabelle
Der vorgelagerte Zylinder wird bearbeitet, wenn Sie das Werkzeug auf
dem Zylinderdurchmesser („X“) „vor“ dem Zylinder positionieren.
Die Verrundungen des Gewindefreistichs werden mit dem Radius
0,6 * I ausgeführt.
Parameter
X, Z: Zielpunkt (X als Durchmessermaß)
I:
Tiefe/Schleifaufmaß (Radiusmaß)
■
DIN 509 E, F: Schleifaufmaß – default: 0
■
DIN 76: Freistichtiefe
K:
Freistichbreite und Freistichtyp
■
K keine Eingabe: DIN 509 E
■
K=0: DIN 509 F
■
K>0: Freistichlänge bei DIN 76
E:
reduzierter Vorschub (für die Fertigung des Freistichs) – keine Ein-
gabe: aktiver Vorschub
• Schneidenradiuskorrektur: wird nicht durchgeführt
• Aufmaße: werden nicht verrechnet

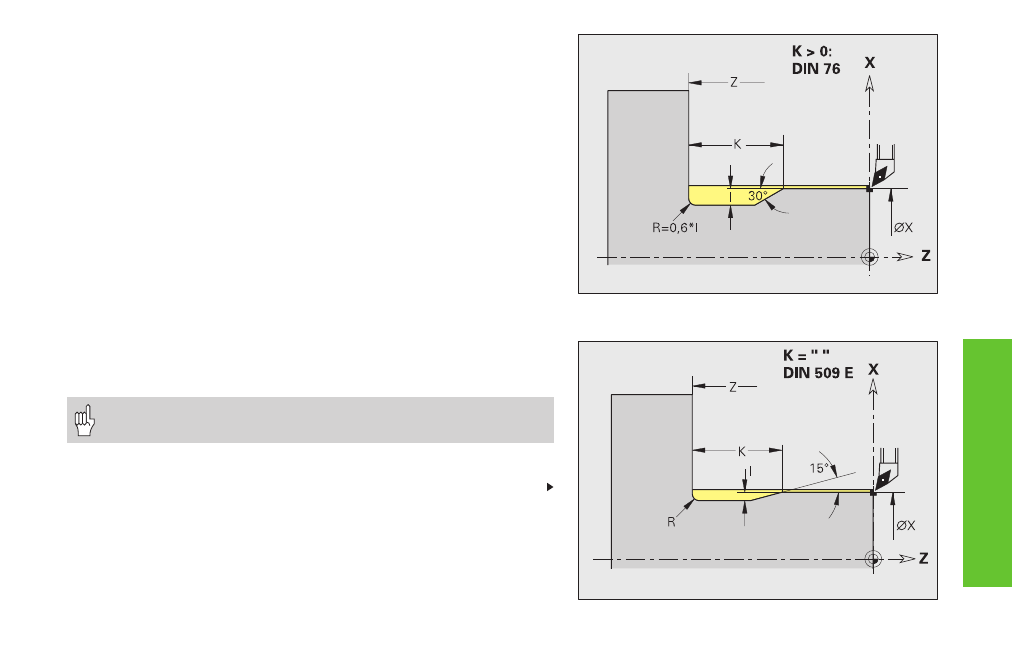

Freistich DIN 76 (Gewindefreistich)
Fortsetzung nächste Seite
Freistich DIN 509 E
