Einfacher Gewindezyklus G32

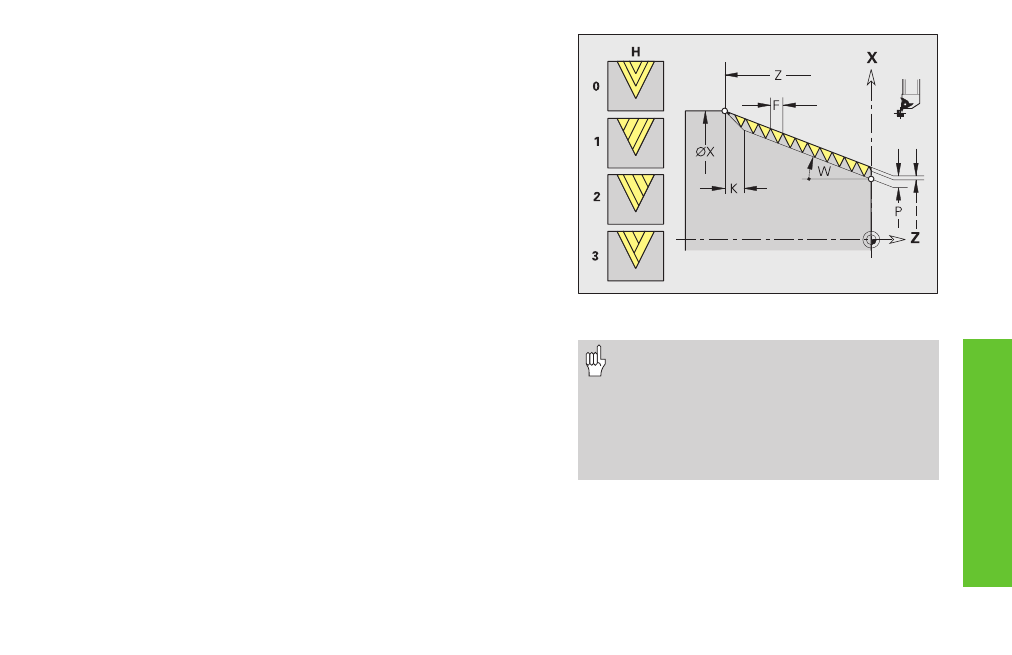

G32 erstellt ein einfaches Gewinde in beliebiger Richtung und Lage
(Längs-, Kegel- oder Plangewinde; Innen- oder Außengewinde). G32 er-
mittelt das zu schneidende Gewinde anhand von „Endpunkt Gewinde“,
„Gewindetiefe“ und der aktuellen Werkzeugposition.
Parameter
X, Z: Endpunkt Gewinde (X Durchmessermaß)
F:
Gewindesteigung
P:
Gewindetiefe
I:
Schnittiefe
B:
Restschnitte – default: 0
■
B=0: Aufteilung des „letzten Schnitts“ in 1/2-, 1/4-, 1/8-,
1/8-Schnitt.
■
B=1: ohne Restschnittaufteilung
Q:
Anzahl Leerdurchläufe nach dem letzten Schnitt – default: 0
K:
Auslauflänge – default: 0 (siehe G33)
W:
Kegelwinkel (Bereich: –45° < W < 45°) – default: 0; Lage des
Kegelgewindes in Bezug zur Längs- oder Planachse.
■
W>0: steigende Kontur (in Bearbeitungsrichtung)
■
W<0: fallende Kontur
C:
Startwinkel – default: 0
H:
Versatzart – default: 0
■
H=0: ohne Versatz
■
H=1: Versatz von links
■
H=2: Versatz von rechts
■
H=3: Versatz abwechselnd rechts/links
Gewindezyklen
• „Vorschub-Stop“ wirkt am Ende eines
Gewindeschnitts.
• Vorschuboverride ist nicht wirksam.
• Spindeloverride ist nicht wirksam.
• Gewinde mit G95 (Vorschub pro Umdre-
hung) erstellen.
• Vorsteuerung ist ausgeschaltet.
