38
Figur
en Mant
elfl
ä
c
henk
ont
ur

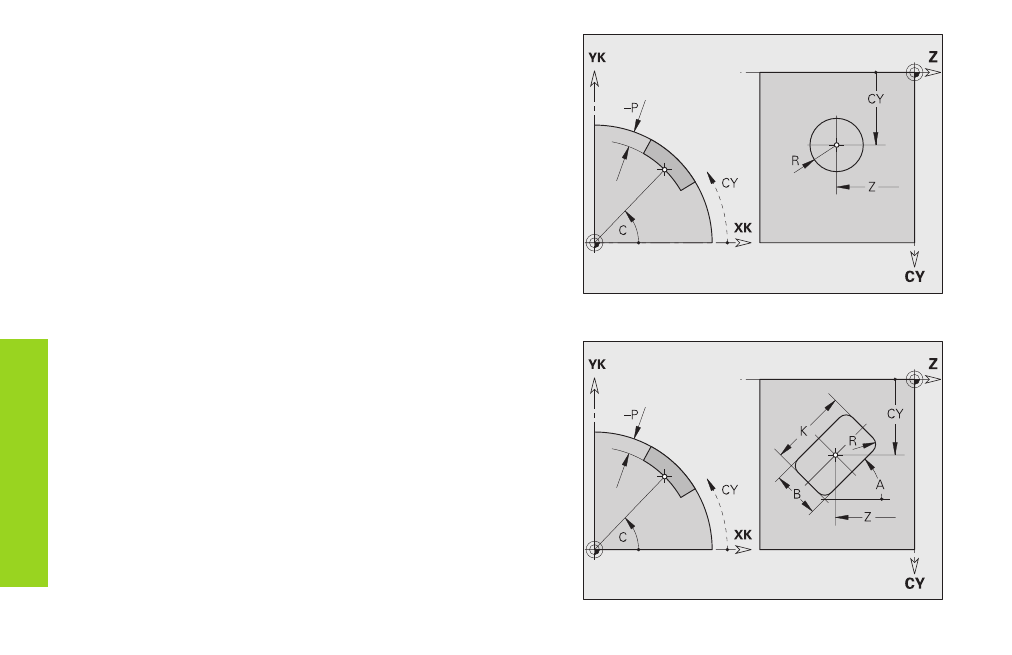

Rechteck Mantelfläche G315-Geo
G315 definiert ein Rechteck auf der Mantelfläche.
Parameter
Z, C: Mittelpunkt des Rechtecks (Position, Winkel)
CY:
Winkel als „Streckenmaß“
A:
Winkel Längsachse (Bezug: Z-Achse) – default: 0°
K:
Länge des Rechtecks
B:
Breite (Höhe) des Rechtecks
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
Vollkreis Mantelfläche G314-Geo
G314 definiert einen Vollkreis auf der Mantelfläche.
Parameter
Z, C: Kreismittelpunkt (Position, Winkel)
CY:
Winkel als „Streckenmaß“
R:
Radius des Kreises
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
