G102-Geo

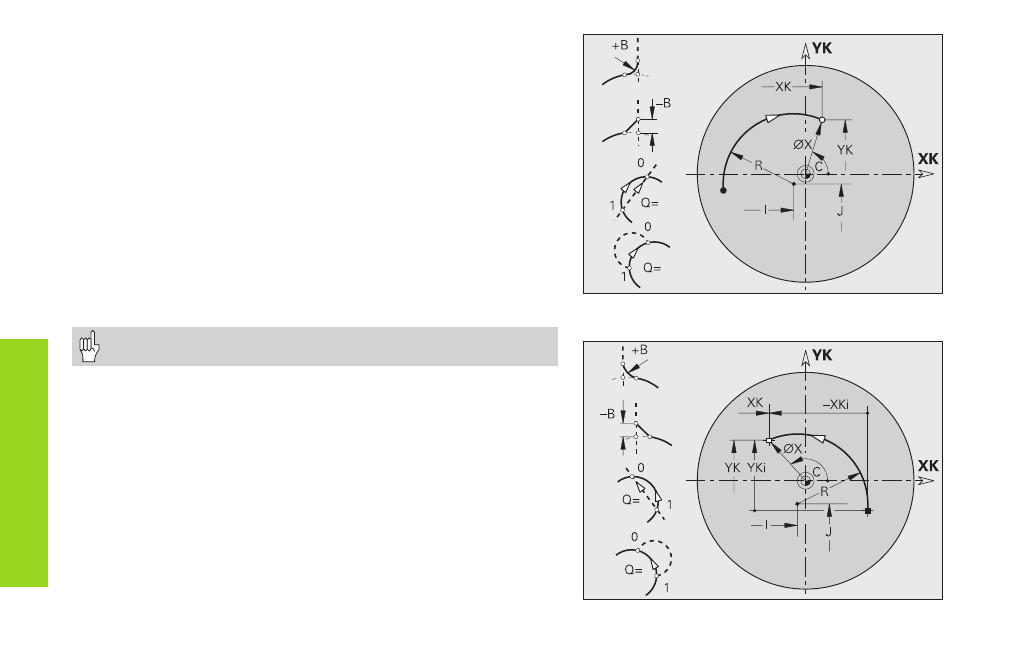

Kreisbogen Stirnseitenkontur G102-/G103-Geo
G102/G103 definiert einen Kreisbogen in einer Stirn-/Rückseiten-
kontur. Die Drehrichtung entnehmen Sie dem Hilfebild.
Parameter
X, C: Endpunkt in Polarkoordinaten (Durchmesser, Endwinkel)
XK,YK: Endpunkt in kartesischen Koordinaten
R:
Radius
I, J: Mittelpunkt in kartesischen Koordinaten
Q: Schnittpunktauswahl – default: 0
■ Q=0: entfernter Schnittpunkt
■ Q=1: naher Schnittpunkt
B: Fase/Verrundung am Ende des Kreisbogens
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Der Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
G103-Geo
