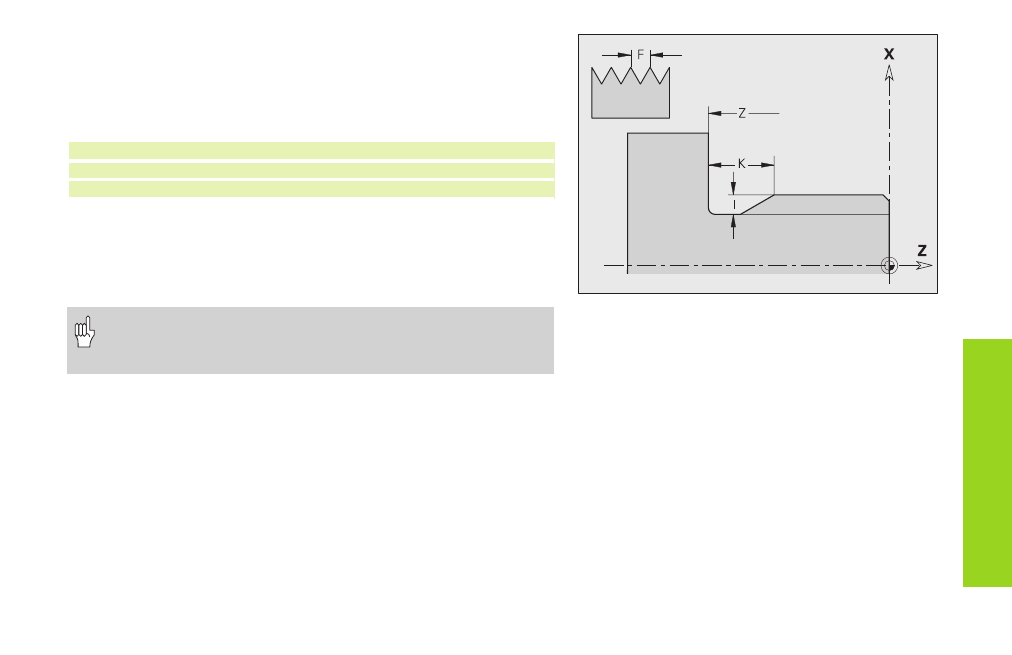

Gewinde mit Freistich G24-Geo
G24 definiert ein lineares Grundelement, das Längsgewinde (Außen-
oder Innengewinde; metrisches ISO Feingewinde DIN 13 Teil 2,
Reihe 1) und den anschließenden Gewindefreistich (DIN 76).
Aufruf des Konturmakros:
N.. G1 X..Z..B.. /Anfangspunkt Gewinde
N.. G24 F..I..K..Z.. /Gewinde- und Freistichkontur
N.. G1 X.. /anschließendes Planelement
Parameter
F:
Gewindesteigung
I: Freistichtiefe (Radiusmaß)
K: Freistichbreite
Z: Endpunkt des Freistichs
• G24 läßt sich nur anwenden, wenn das Gewinde in De-
finitionsrichtung der Kontur geschnitten wird.
• Das Gewinde wird mit G31 bearbeitet.
F
o
rm
element
e
zur Konturbeschreibung
