31

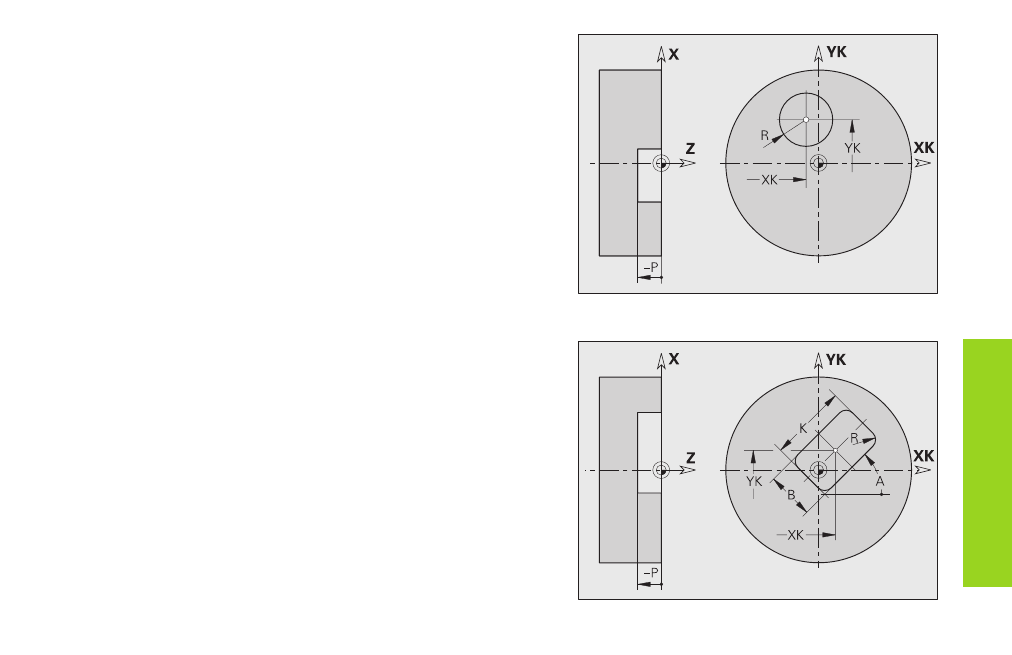

Vollkreis Stirnseite G304-Geo
G304 definiert einen Vollkreis auf der Stirn-/Rückseite.
Parameter
XK,YK: Kreismittelpunkt
R:
Radius des Kreises
P: Tiefe/Höhe – keine Eingabe: „P“ aus G308
■ P<0: Tasche
■ P>0: Insel
Rechteck Stirnseite G305-Geo
G305 definiert eine Rechteck auf der Stirn-/Rückseite.
Parameter
XK,YK: Mittelpunkt des Rechtecks
A:
Winkel Längsachse (Bezug: XK-Achse) – default: 0°
K: Länge des Rechtecks
B: (Höhe) Breite des Rechtecks
R: Fase/Verrundung – default: 0
■ R>0: Radius der Rundung
■ R<0: Breite der Fase
P: Tiefe/Höhe – keine Eingabe: „P“ aus G308
■ P<0: Tasche
■ P>0: Insel
Figur
en Stir
n-/R
ü
c
kseit
enk
ont
ur
