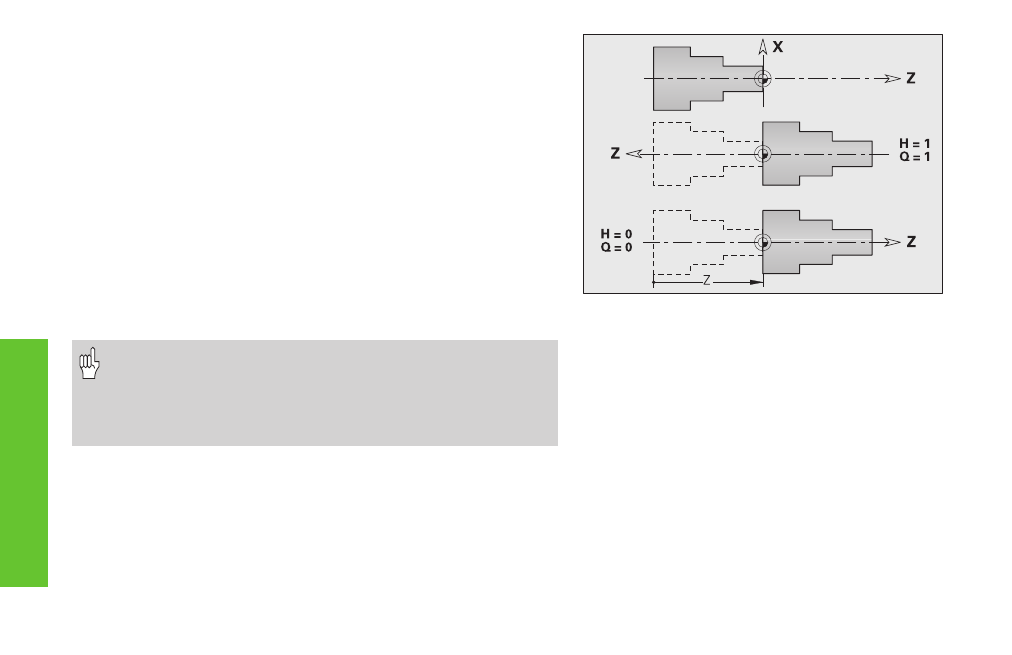

Kontur Umklappen G121
G121 spiegelt und/oder verschiebt die Roh- und Fertigteilkontur. Ge-
spiegelt wird an der X-Achse, verschoben in Z-Richtung. Der Werkstück-
Nullpunkt wird nicht beeinflusst.
Parameter
H:
Spiegeln – default: 0
■
H=0: Kontur verschieben – nicht spiegeln
■
H=1: Kontur verschieben, spiegeln und Richtung der Kontur-
beschreibung umkehren
Q:
Koordinatensystem spiegeln (Richtung der Z-Achse) – default: 0
■
Q=0: nicht spiegeln
■
Q=1: spiegeln
Z:
Verschiebung – default: 0
D:
Spiegeln XC/XCR (Stirn-/Rückseitenkonturen spiegeln/verschie-
ben) – default: 0
■
D=0: nicht spiegeln/verschieben
■
D=1: spiegeln/verschieben
• Mantelflächenkonturen werden wie Drehkonturen gespiegelt/
verschoben.
• Hilfskonturen werden nicht gespiegelt.
• Beachten Sie bei Q=1: das Koordinatensystem inclusive Kon-
tur werden gespiegelt – H=1 spiegelt nur die Kontur.
