G112-Geo
Kreisbogen Mantelflächenkontur G112-/G113-Geo
G112/G113 definiert einen Kreisbogen in einer Mantelflächenkontur.

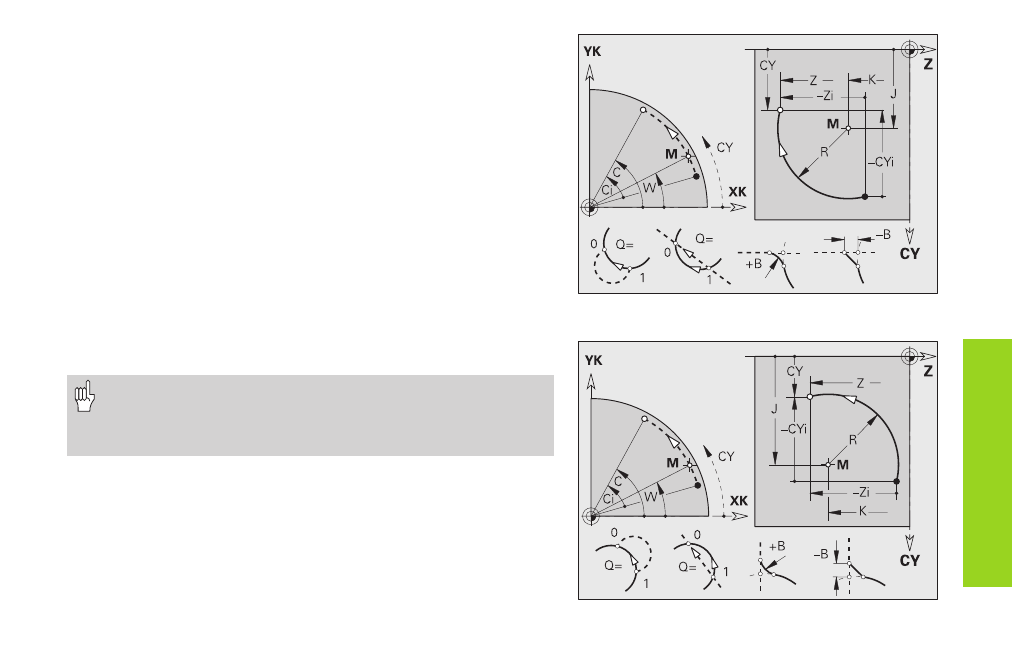

Die Drehrichtung entnehmen Sie dem Hilfebild.
Parameter
Z, C: Endpunkt, Endwinkel
CY:
Endwinkel als „Streckenmaß“
R:
Radius
K:
Mittelpunkt (in Z-Richtung)
W:
Winkel des Mittelpunktes
J:
Winkel des Mittelpunktes als „Streckenmaß“
Q:
Schnittpunktauswahl – default: 0
■
Q=0: entfernter Schnittpunkt
■
Q=1: naher Schnittpunkt
B:
Fase/Verrundung
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
• Programmieren Sie entweder Z, C oder Z, CY bzw. K, W oder
K, J.
• Entweder „Mittelpunkt“ oder „Radius“ programmieren.
• bei „Radius“: nur Kreisbögen
180° möglich
G113-Geo
