18

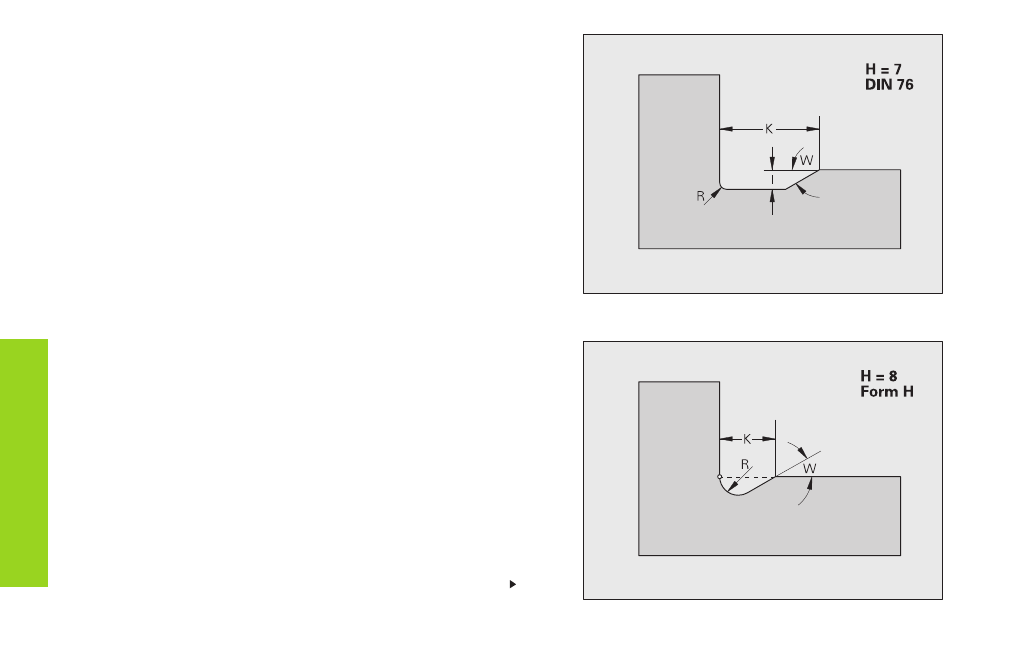

Freistich DIN 76 (H=7)
Freistich DIN 76 (H=7)
Parameter
I:
Freistichtiefe (Radiusmaß)
K: Freistichbreite
R: Freistichradius (in beiden Ecken des Freistichs) – default:
R=0,6*I
W: Freistichwinkel – default: 30°
Fortsetzung nächste Seite
Freistich Form H (H=8)
Freistich Form H (H=8)
Geben Sie W nicht ein, wird es anhand von K und R berechnet. Der
Endpunkt des Freistichs liegt dann auf „Eckpunkt Kontur“.
Parameter
K:
Freistichbreite
R: Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W: Eintauchwinkel – keine Eingabe: W wird berechnet
F
o
rm
element
e
zur Konturbeschreibung
