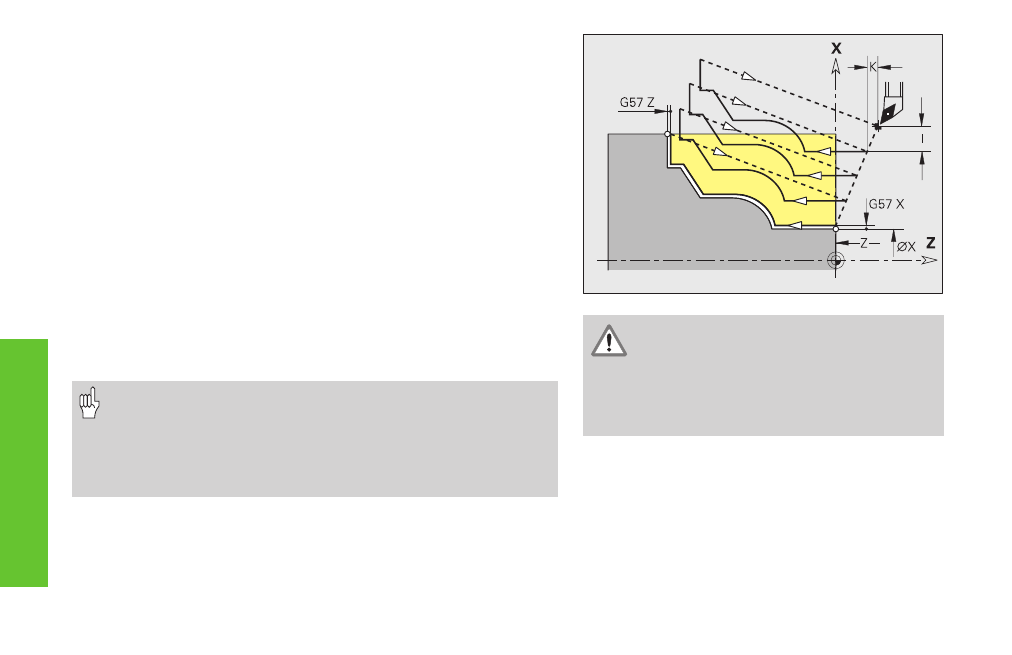

Konturwiederholzyklus G83
G83 führt mehrfach die in den Folgesätzen programmierten Funktionen
(einfache Verfahrwege oder Zyklen ohne Konturbeschreibung) aus. G80
beendet den Bearbeitungszyklus.
Ist die Zahl der Zustellungen in X- und Z-Richtung unterschiedlich, wird
zunächst in beiden Richtungen mit den programmierten Werten gear-
beitet. Die Zustellung wird auf Null gesetzt, wenn für eine Richtung der
Zielwert erreicht ist.
Hinweise zur Programmierung von G83
■
steht allein im Satz
■
darf nicht mit K-Variablen programmiert werden
■
darf nicht geschachtelt werden, auch nicht durch den Aufruf von
Unterprogrammen
Werkzeugposition am Zyklusende: Zyklusstartpunkt.
Parameter
X/Z:
Zielpunkt Kontur (X Durchmessermaß) – keine Eingabe: Übernah-
me der letzten X/Z-Koordinate.
I/K:
maximale Zustellung (I: Radiusmaß) – default: 0
• Schneidenradiuskorrektur: wird nicht durchgeführt. – Sie
können die SRK mit G40..G42 separat programmieren.
• Aufmaße: G57-Aufmaße werden verrechnet; G58-Aufmaße
werden berücksichtigt, wenn Sie mit SRK arbeiten. Aufmaße
bleiben nach Zyklusende aktiv.
• Sicherheitsabstand nach jedem Schnitt: 1 mm.
Achtung Kollisionsgefahr !
Nach einem Schnitt fährt das Werkzeug dia-
gonal zurück, um für den nächsten Schnitt
zuzustellen. Programmieren Sie, wenn nötig,
einen zusätzlichen Eilgangweg um eine Kolli-
sion zu vermeiden.
