40
Figur
en Mant
elfl
ä
c
henk
ont
ur

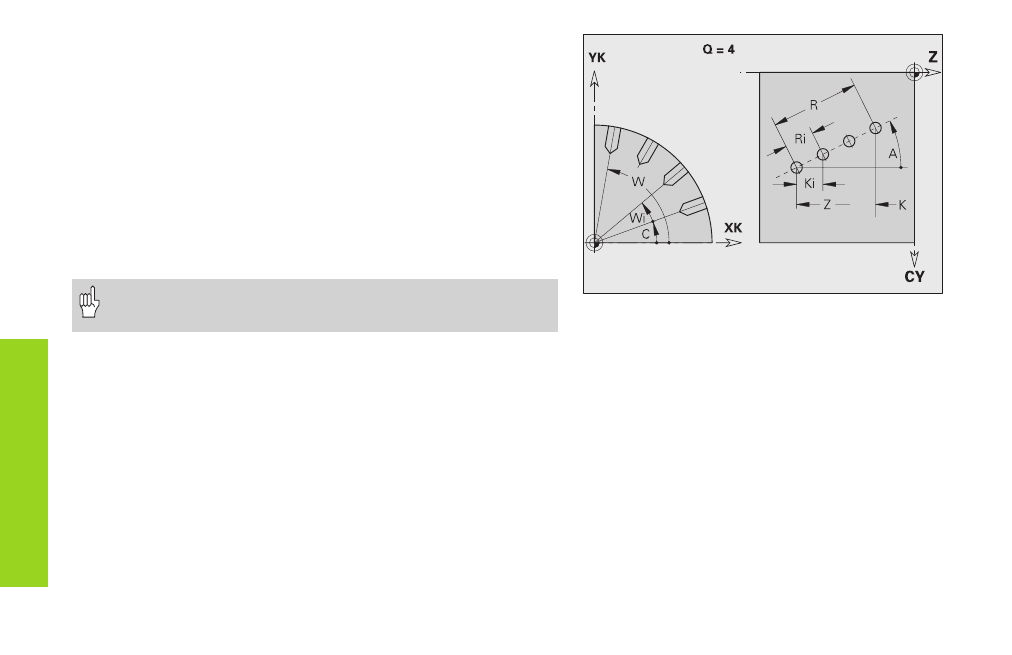

Muster linear Mantelfläche G411-Geo
G411 definiert ein lineares Muster auf der Mantelfläche. G411 wirkt
auf die im Folgesatz definierte Bohrung/Figur (G310..315, 317).
Parameter
Q:
Anzahl der Figuren
Z, C: Anfangspunkt, Anfangswinkel Muster
K, W: Endpunkt, Endwinkel Muster
Ki:
Abstand zwischen den Figuren (in Z-Richtung)
Wi: Winkelabstand zwischen den Figuren
A: Winkel Längsachse des Musters (Bezug: Z-Achse)
R: Gesamtlänge Muster
Ri: Abstand zwischen zwei Figuren (Musterabstand)
Bei Programmierung von „Q, Z und C“ werden die Bohrun-
gen/Figuren gleichmäßig auf dem Umfang angeordnet.
