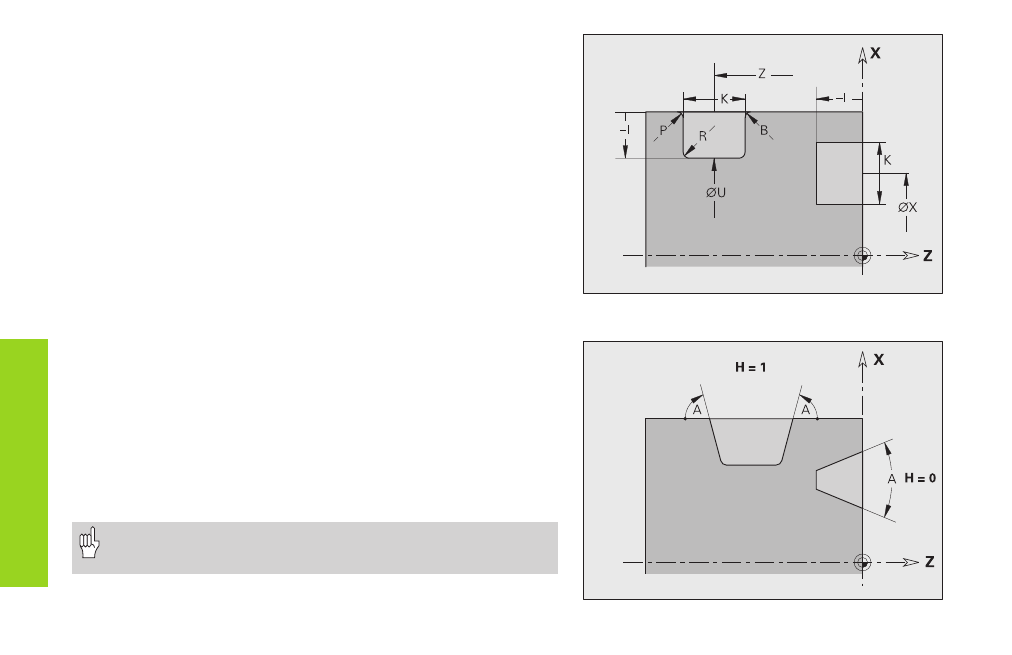

Einstich (allgemein) G23-Geo
G23 definiert einen Einstich auf einem linearen Bezugselement (G1).
G23 wird dem vorher programmierten Bezugselement zugeordnet.
Auf der Mantelfläche kann der Einstich auf eine schräg verlaufende
Bezugsgerade positioniert werden.
Parameter
H:
Einstichart – default: 0
■
H=0: Symmetrischer Einstich
■
H=1: Freidrehung
X:
Mittelpunkt bei Einstich Planfläche (Durchmessermaß)
Z:
Mittelpunkt bei Einstich Mantelfläche
I:
Einstichtiefe und Einstichlage
■
I>0: Einstich rechts vom Bezugselement
■
I<0: Einstich links vom Bezugselement
K:
Einstichbreite (ohne Fase/Verrundung)
U:
Einstichdurchmesser (Durchmesser Einstichgrund) – nur ver-
wenden, wenn das Bezugselement parallel zur Z-Achse verläuft
A:
Einstichwinkel – default: 0
■
bei H=0: 0°
A < 180° (Winkel zwischen Einstichflanken)
■
bei H=1: 0° < A
90° (Winkel Bezugsgerade – Einstichflanke)
B:
Außenradius/Fase startpunktnahe Ecke – default: 0
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
P:
Außenradius/Fase startpunktferne Ecke – default: 0
■
P>0: Radius der Rundung
■
P<0: Breite der Fase
R:
Innenradius (in beiden Ecken des Einstichs) – default: 0
Der CNC PILOT bezieht die Einstichtiefe auf das Bezugsele-
ment. Der Einstichgrund verläuft parallel zum Bezugselement.
F
o
rm
element
e
zur Konturbeschreibung
einfacher Einstich
Einstich oder Freidrehung
