Kreisbogen Stirn-/Rückseite G102 / G103
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt“.
Parameter
X, C: Endpunkt, Endwinkel
XK,YK: Endpunkt
R:
Radius
I, J: Mittelpunkt (in kartesischen Koordinaten)
Z: Endtiefe – default: aktuelle Z-Position
H: Kreisebene (Bearbeitungsebene) – default:
■ H=0, 1: normale Stirnflächenbearbeitung (XY-Ebene)
■ H=2: Bearbeitung in YZ-Ebene
■ H=3: Bearbeitung in XZ-Ebene
K: Mittelpunkt (Z-Richtung) – nur bei H=2, 3
• Programmieren Sie entweder X, C oder XK, YK.
• Programmieren Sie entweder „Mittelpunkt“ oder „Radius“.
• Radiuseingabe: Kreisbögen nur
† 180° möglich
• Liegt der Endpunkt im Koordinatenursprung, XK=0 und YK=0
programmieren.

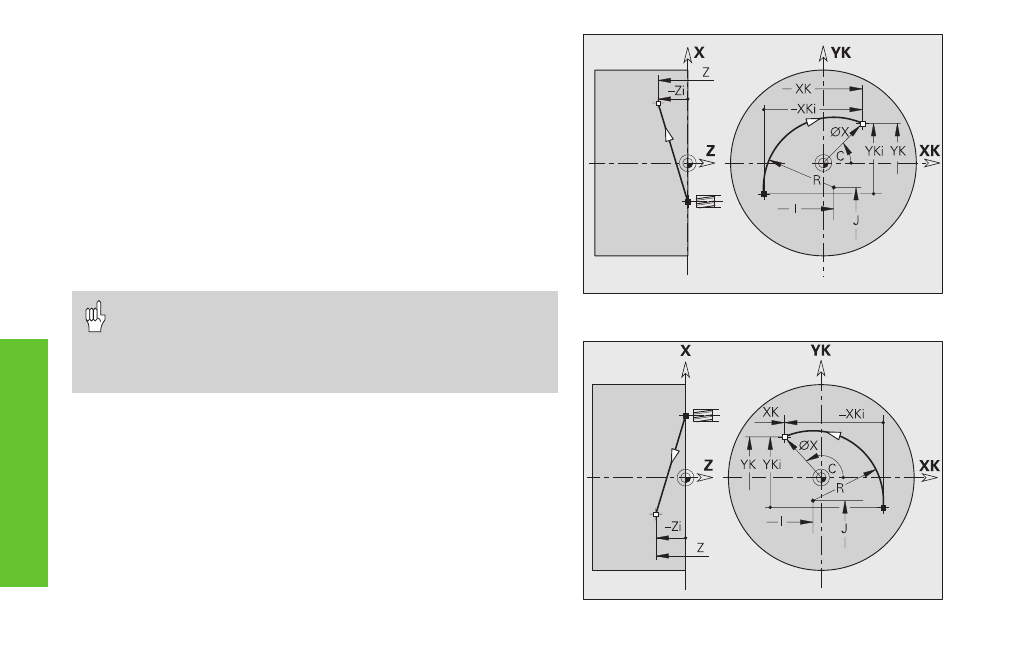

Kreisbogen G102
Kreisbogen G103
