34

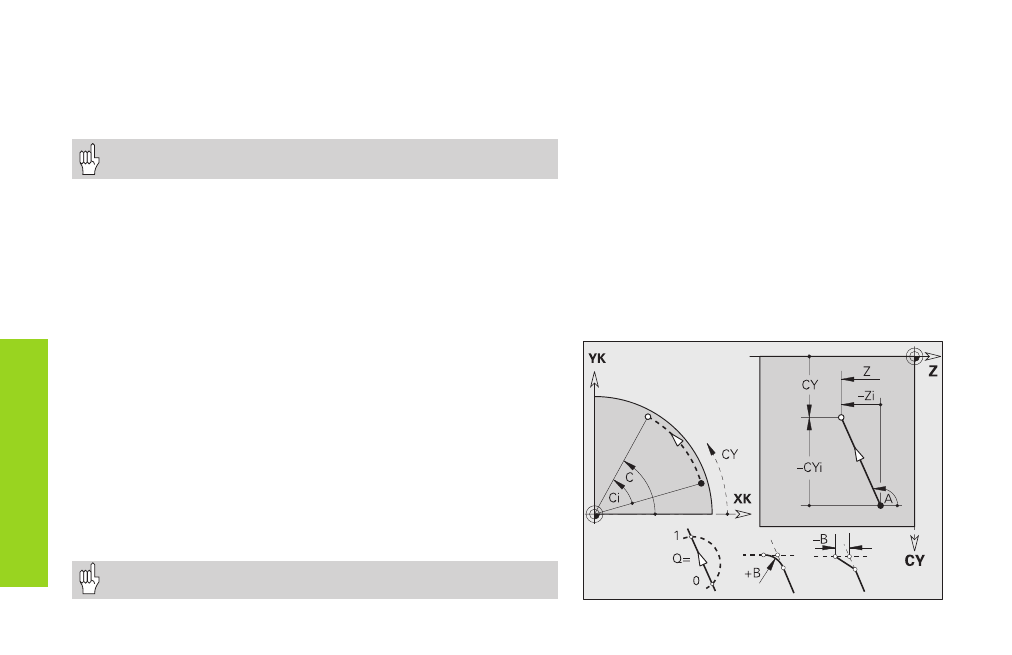

Strecke Mantelflächenkontur G111-Geo
G111 definiert eine Strecke in einer Mantelflächenkontur.
Parameter
Z, C: Endpunkt, Endwinkel
CY:
Endwinkel als „Streckenmaß“
A: Winkel (Bezug: negative Z-Achse)
B: Fase/Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Q: Schnittpunktauswahl – default: 0
■ Q=0: naher Schnittpunkt
■ Q=1: entfernter Schnittpunkt
Programmieren Sie entweder Z, C oder Z, CY.
Startpunkt Mantelflächenkontur G110-Geo
G110 definiert den Anfangspunkt einer Mantelflächenkontur.
Parameter
Z, C: Anfangspunkt der Kontur (Anfangspunkt, Anfangswinkel)
CY:
Anfangswinkel als „Streckenmaß“
Programmieren Sie entweder Z, C oder Z, CY.
Gr
undelement
e
Mant
elfl
ä
c
henk
ont
ur
