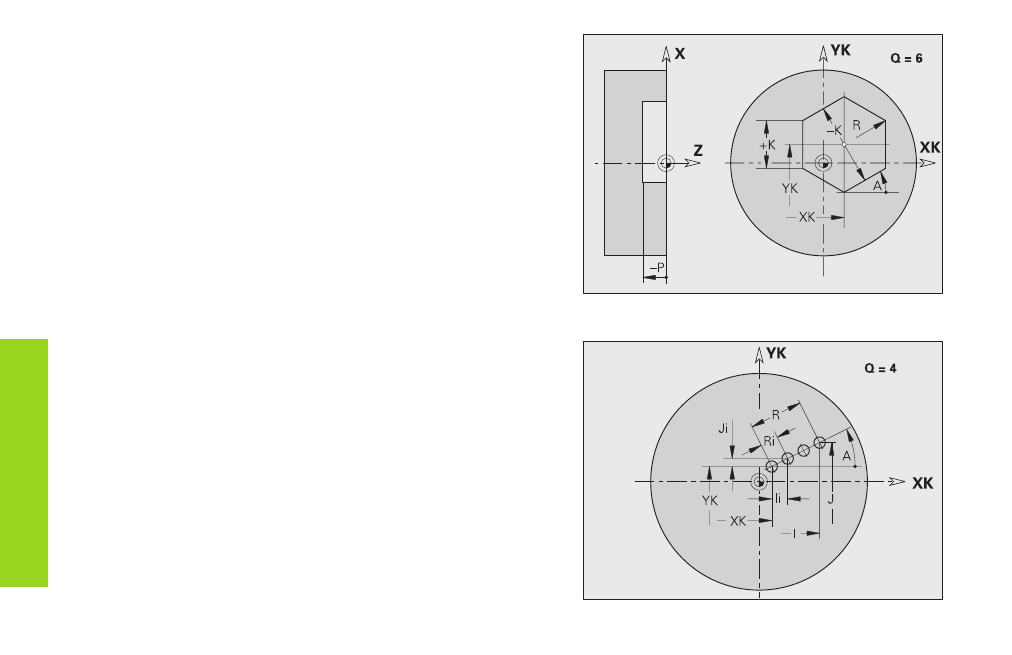

Regelmäßiges Stirnseite Vieleck G307-Geo
G307 definiert ein regelmäßiges Vieleck auf der Stirn-/Rückseite.
Parameter
XK,YK: Mittelpunkt des Vielecks
Q:
Anzahl der Kanten (Q
3)
A:
Winkel zu einer Vieleckseite (Bezug: XK-Achse) – default: 0°
K:
Kantenlänge
■
K>0: Kantenlänge
■
K<0: Innenkreisdurchmesser
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe/Höhe – keine Eingabe: „P“ aus G308
■
P<0: Tasche
■
P>0: Insel
Muster linear Stirnseite G401-Geo
G401 definiert ein lineares Muster auf der Stirn-/Rückseite. G401 wirkt
auf die im Folgesatz definierte Bohrung/Figur (G300..305, G307).
Parameter
Q:
Anzahl der Figuren
XK,YK: Anfangspunkt Muster
I, J:
Endpunkt Muster
Ii, Ji: Abstand zwischen zwei Figuren (in XK-, YK-Richtung)
A:
Winkel Längsachse des Musters (Bezug: XK-Achse)
R:
Gesamtlänge Muster
Ri:
Abstand zwischen zwei Figuren (Musterabstand)
