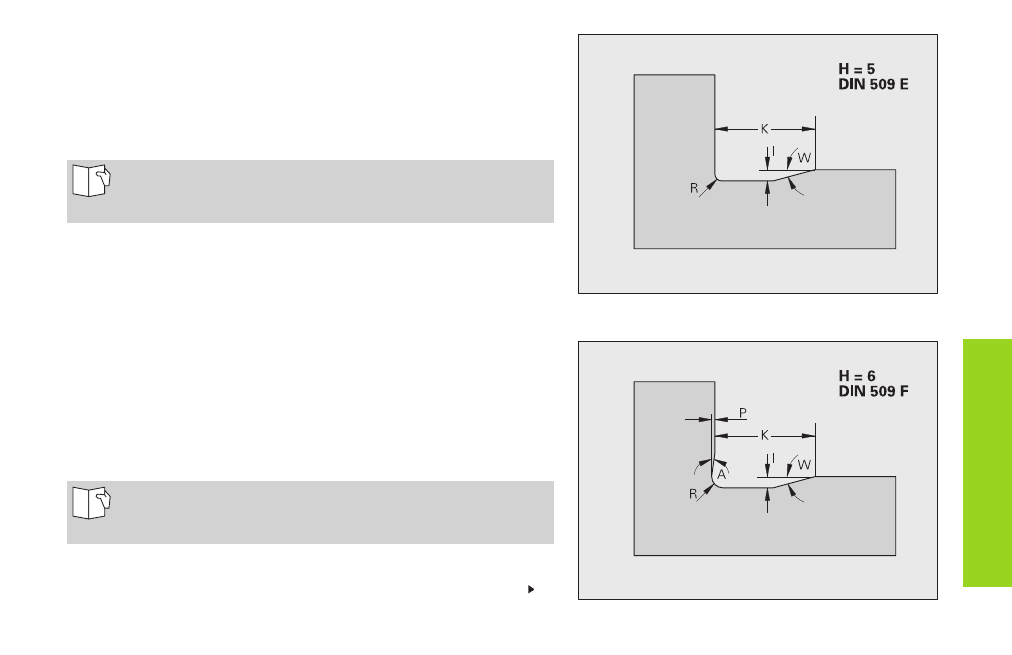

Freistich DIN 509 E (H=0, 5)
Freistich DIN 509 F (H=6)
Freistich DIN 509 E (H=0, 5)
Parameter
I:
Freistichtiefe (Radiusmaß)
K: Freistichbreite
R: Freistichradius (in beiden Ecken des Freistichs)
W: Freistichwinkel
Wenn Sie Parameter nicht angeben, ermittelt der CNC PILOT
die Werte in Abhängigkeit vom Durchmesser (siehe Benutzer-
Handbuch „Freistich-Parameter DIN 509 E“).
Freistich DIN 509 F (H=6)
Parameter
I:
Freistichtiefe (Radiusmaß)
K: Freistichbreite
R: Freistichradius (in beiden Ecken des Freistichs)
P: Plantiefe
W: Freistichwinkel
A: Planwinkel
Wenn Sie Parameter nicht angeben, ermittelt der CNC PILOT
die Werte in Abhängigkeit vom Durchmesser (siehe Benutzer-
Handbuch „Freistich-Parameter DIN 509 F“).
