36
Figur
en Mant
elfl
ä
c
henk
ont
ur

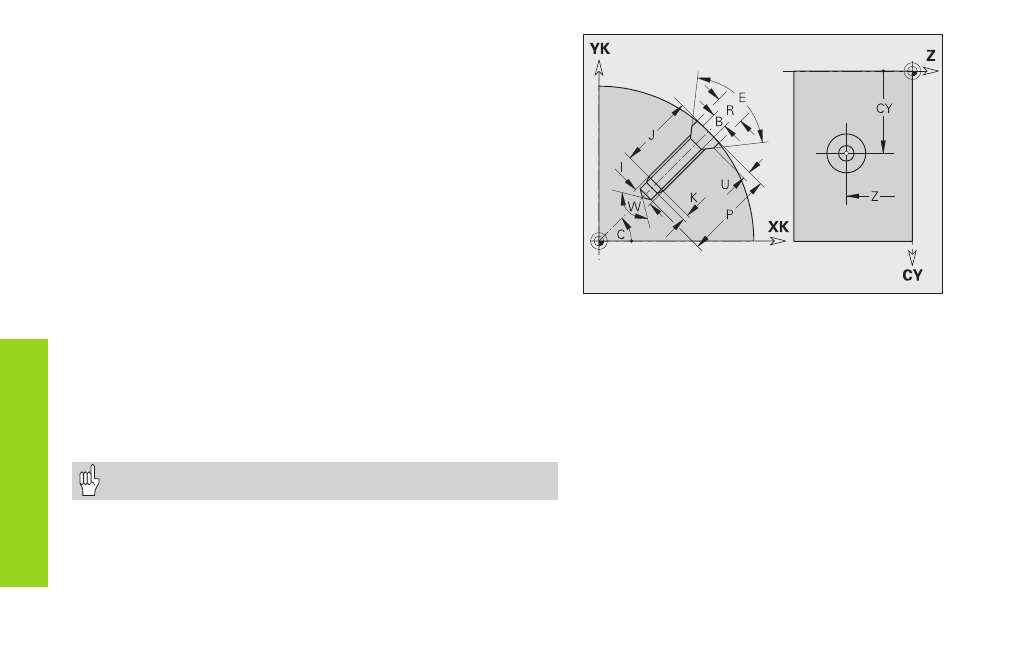

Bohrung Mantelfläche G310-Geo
G310 definiert eine Bohrung mit Senkung und Gewinde auf der Man-
telfläche.
Parameter
Z, C: Mittelpunkt Bohrung (Position, Winkel)
CY:
Winkel als „Streckenmaß“
B:
Bohrdurchmesser
P:
Bohrtiefe (ohne Bohrspitze)
W:
Spitzenwinkel – default: 180°
R:
Senkdurchmesser
U:
Senktiefe
E:
Senkwinkel
I:
Gewindedurchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
V:
Links- oder Rechtsgewinde – default: 0
■
V=0: Rechtsgewinde
■
V=1: Linksgewinde
A:
Winkel (Bezug: Z-Achse) – default: 90° = senkrechte Bohrung
(Bereich: 0° < A < 180°)
O:
Zentrierdurchmesser
Mit G310 definierte Konturen mit G71...G74 bearbeiten.
