Freistichkontur G25-Geo
G25 generiert die im folgenden aufgeführten Freistichkonturen an
achsparallelen Konturecken. Die Bedeutung der Parameter ist von der
Freistichart abhängig.
Programmiert man G25
■ nach dem Bezugselement, wird der Freistich am Ende des Bezugs-
elements ausgeführt.
■ vor dem Bezugselement, wird der Freistich am Anfang des Bezugs-
elements ausgeführt.
Aufruf des Konturmakros (Beispiel):
N.. G1 Z.. /Längselement als Bezugselement
N.. G25 H..I..K.. .. /Freistichkontur
N.. G1 X.. /anschließendes Planelement
Fortsetzung nächste Seite

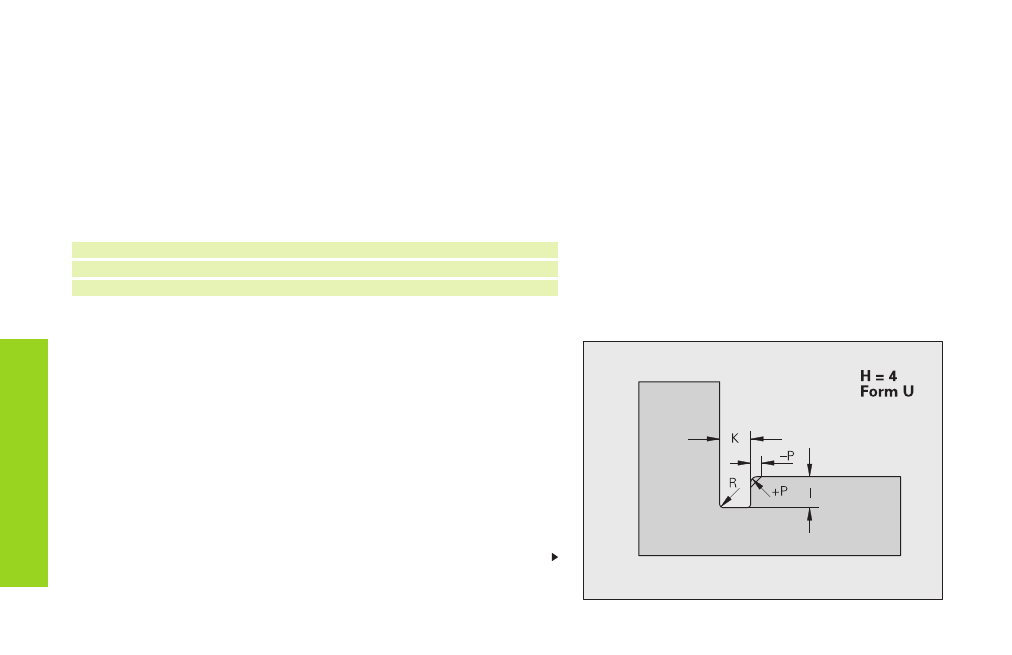

Freistich Form U (H=4)
Freistich Form U (H=4)
Parameter
I:
Freistichtiefe (Radiusmaß)
K: Freistichbreite
R: Innenradius (in beiden Ecken des Einstichs) – default: 0
P: Außenradius/Fase – default: 0
■ P>0: Radius der Rundung
■ P<0: Breite der Fase
F
o
rm
element
e
zur Konturbeschreibung
Parameter
H:
Freistichart – default: 0
■ H=4: Freistich Form U
■ H=0, 5: Freistich Form DIN 509 E
■ H=6: Freistich Form DIN 509 F
■ H=7: Gewindefreistich DIN 76
■ H=8: Freistich Form H
■ H=9: Freistich Form K
