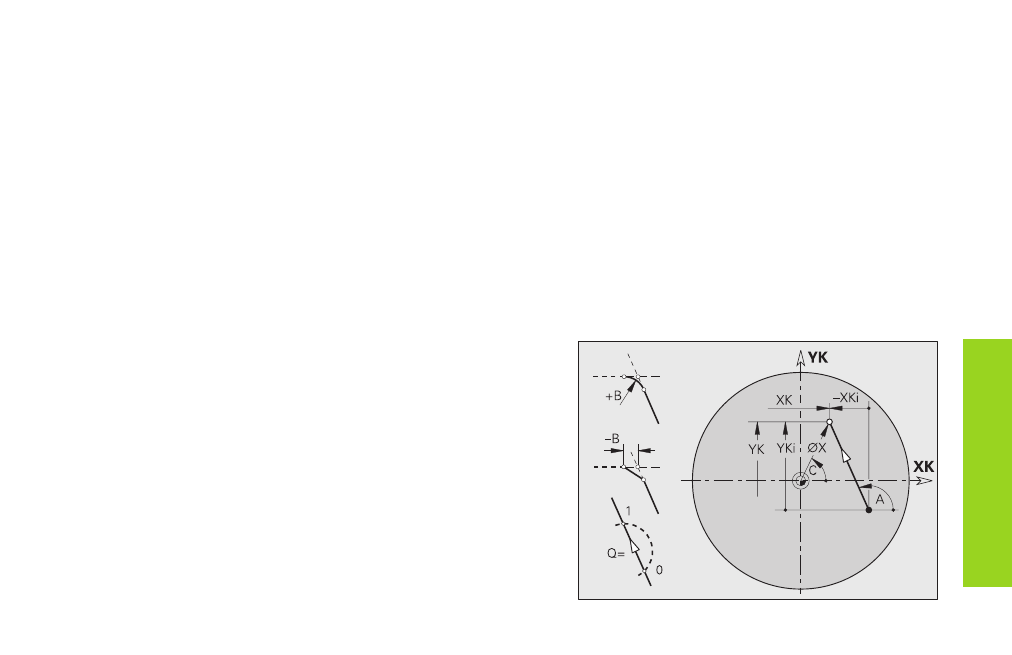

Strecke Stirnseitenkontur G101-Geo
G101 definiert eine Strecke in einer Stirn-/Rückseitenkontur.
Parameter
X, C: Endpunkt in Polarkoordinaten (Durchmesser, Endwinkel)
XK,YK: Endpunkt in kartesischen Koordinaten
A:
Winkel zur positiven XK-Achse
B: Fase/Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Q: Schnittpunktauswahl – default: 0
■ Q=0: naher Schnittpunkt
■ Q=1: entfernter Schnittpunkt
Startpunkt Stirnseitenkontur G100-Geo
G100 definiert den Anfangspunkt einer Stirn-/Rückseitenkontur.
Parameter
X, C: Anfangspunkt in Polarkoordinaten (Durchmesser, Anfangswinkel)
XK,YK: Anfangspunkt in kartesischen Koordinaten
