19

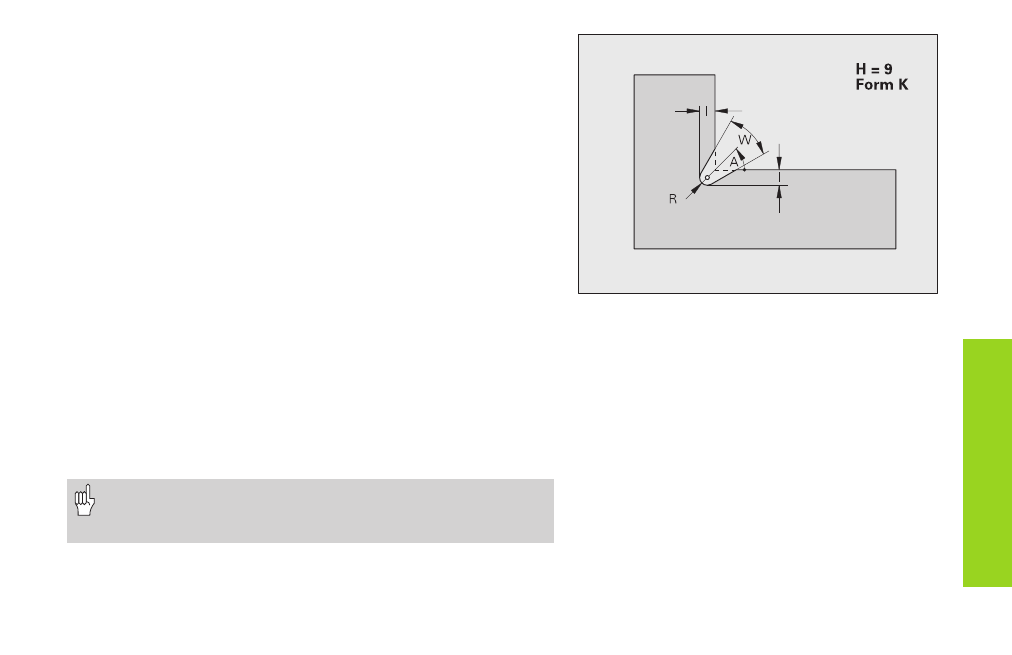

Freistich Form K (H=9)
Freistich Form K (H=9)
Parameter
I:
Freistichtiefe
R:
Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W:
Freistichwinkel
A:
Winkel zur Längsachse – default: 45°
Gewinde (Standard) G34-Geo
G34 definiert einfache oder verkettete Außen- oder Innengewinde
(metrisches ISO Feingewinde DIN 13 Reihe 1). Sie verketteten Gewin-
de durch Programmierung mehrerer G01/G34-Sätze nacheinander.
Parameter
F:
Gewindesteigung – keine Eingabe: Steigung aus der Normta-
belle
• Vor G34 oder in dem NC-Satz mit G34 müssen Sie ein linea-
res Konturelement als Bezugselement programmieren.
• Das Gewinde wird mit G31 bearbeitet.
F
o
rm
element
e
zur Konturbeschreibung
