86
Zirkular Mantelfläche G112 / G113
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt“.
Parameter
Z, C: Endpunkt, Endwinkel
CY:
Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei G120-
Referenz-Durchmesser)
R:
Radius
K, W: Position, Winkel Mittelpunkt
J:
Position Mittelpunkt als Streckenmaß (Bezug: abgewickelte
Mantelfläche bei G120-Referenz-Durchmesser)
X:
Endtiefe (Durchmessermaß) – default: aktuelle X-Position
• Programmieren Sie entweder Z, C oder Z, CY bzw. K, W oder
K, J.
• Programmieren Sie entweder „Mittelpunkt“ oder „Radius“.
• bei „Radius": Kreisbögen nur
180° möglich.

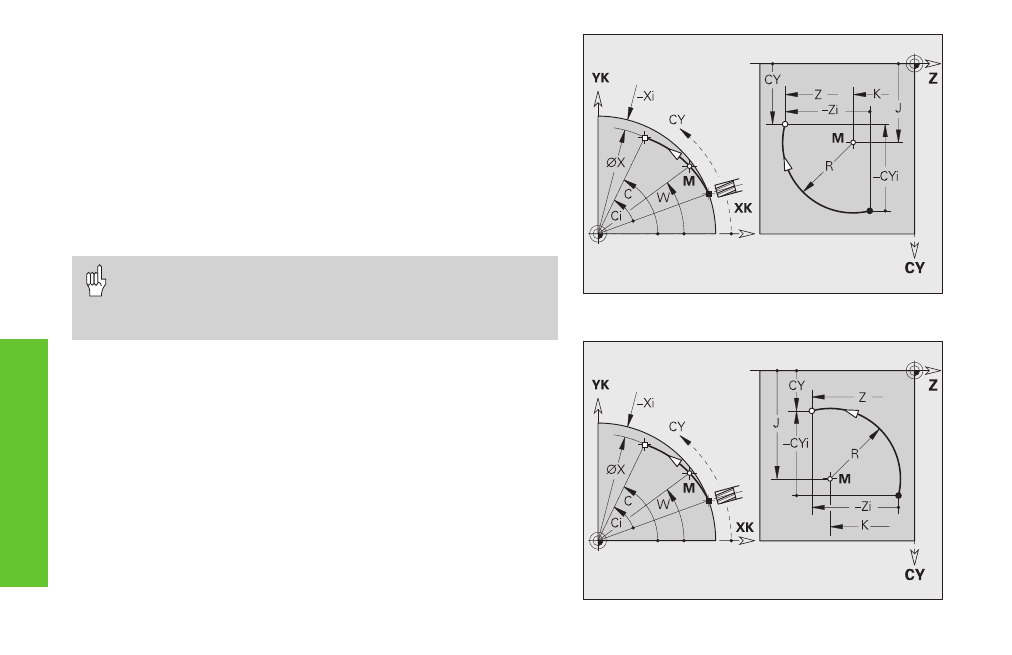

Kreisbogen G112
Kreisbogen G113
Mant
elfl
ä
c
henbearbeit
ung
