Einstich (Standard) G22-Geo

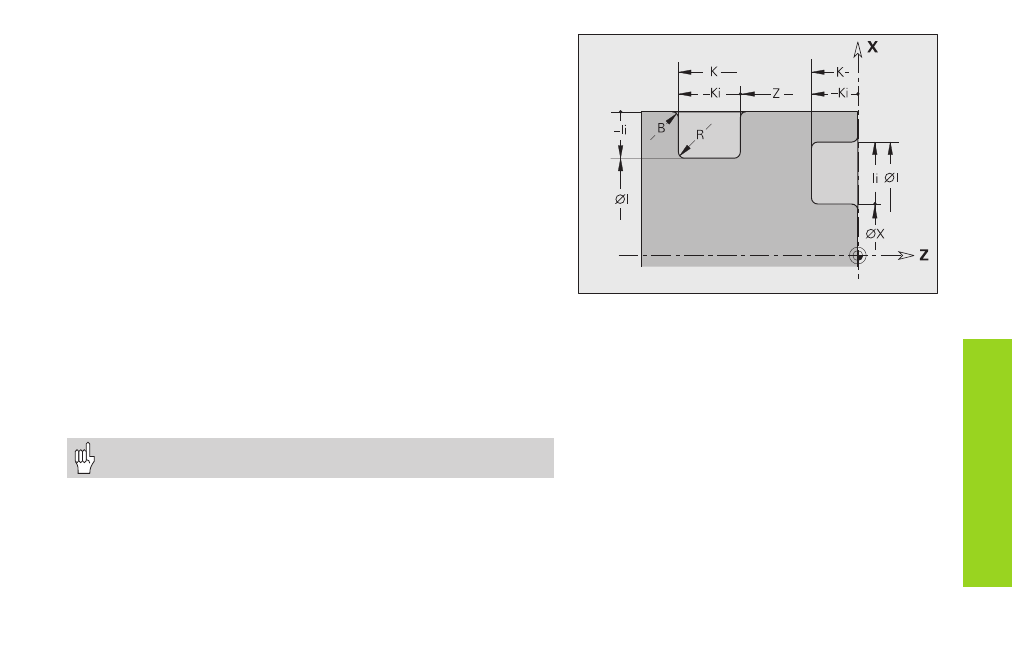

G22 definiert einen Einstich auf einem achsparallelen Bezugselement
(G1). G22 wird dem vorher programmierten Bezugselement zugeord-
net.
Parameter
X:
Anfangspunkt bei Einstich Planfläche (Durchmessermaß)
Z:
Anfangspunkt bei Einstich Mantelfläche
I, K:
Innere Ecke
■
I bei Einstich Planfläche: Endpunkt des Einstichs (Durchmes-
sermaß)
■
K bei Einstich Planfläche: Einstichgrund
■
I bei Einstich Mantelfläche: Einstichgrund (Durchmessermaß)
■
K bei Einstich Mantelfläche: Endpunkt des Einstichs
Ii, Ki: Innere Ecke – inkremental (Vorzeichen beachten !)
■
Ii bei Einstich Planfläche: Einstichbreite
■
Ki bei Einstich Planfläche: Einstichtiefe
■
Ii bei Einstich Mantelfläche: Einstichtiefe
■
Ki bei Einstich Mantelfläche: Endpunkt des Einstichs (Einstich-
breite)
B:
Außenradius/Fase (an beiden Seiten des Einstichs) – default: 0
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
R:
Innenradius (in beiden Ecken des Einstichs) – default: 0
Entweder „X“ oder „Z“ programmieren.
F
o
rm
element
e
zur Konturbeschreibung
