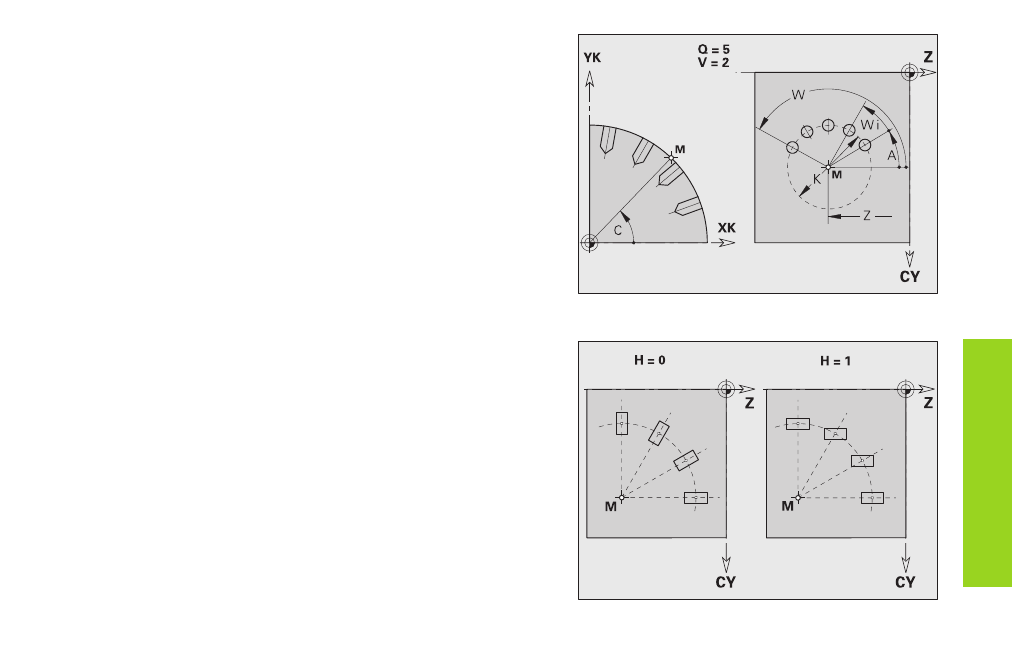

Muster zirkular Mantelfläche G412-Geo
G412 definiert ein zirkulares Muster auf der Mantelfläche. G412 wirkt
auf die im Folgesatz definierte Bohrung/Figur (G310..315, 317).
Programmierhinweise
■
Die Bohrung/Figur im Folgesatz ohne Mittelpunkt programmieren –
Ausnahme zirkulare Nut.
■
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Bohrung/Figur im
Folgesatz auf – nicht die Musterdefinition.
Parameter
Q:
Anzahl der Figuren
K:
Kreisdurchmesser
A, W: Anfangswinkel, Endwinkel – Position erste/letzte Figur (Bezug:
Z-Achse) – default: A=0°; W=360°
Wi:
Abstand zwischen zwei Figuren
V:
Richtung (Orientierung) – default: 0
■
V=0 – ohne W: Vollkreisaufteilung
■
V=0 – mit W: Aufteilung auf längerem Kreisbogen
■
V=0 – mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: Muster im Uhrzeigersinn)
■
V=1 – mit W: Muster im Uhrzeigersinn
■
V=1 – mit Wi: Muster im Uhrzeigersinn (Vorzeichen von Wi ist
ohne Bedeutung)
■
V=2 – mit W: Muster gegen den Uhrzeigersinn
■
V=2 – mit Wi: Muster gegen den Uhrzeigersinn (Vorzeichen
von Wi ist ohne Bedeutung)
Z, C: Position, Winkel Mittelpunkt Muster
H:
Lage der Figuren – default: 0
■
H=0: Normallage – Figur wird um den Kreismittelpunkt ge-
dreht (Rotation)
■
H=1: Originallage – Figurlage bezogen auf das Koordinatensy-
stem bleibt gleich (Translation)
