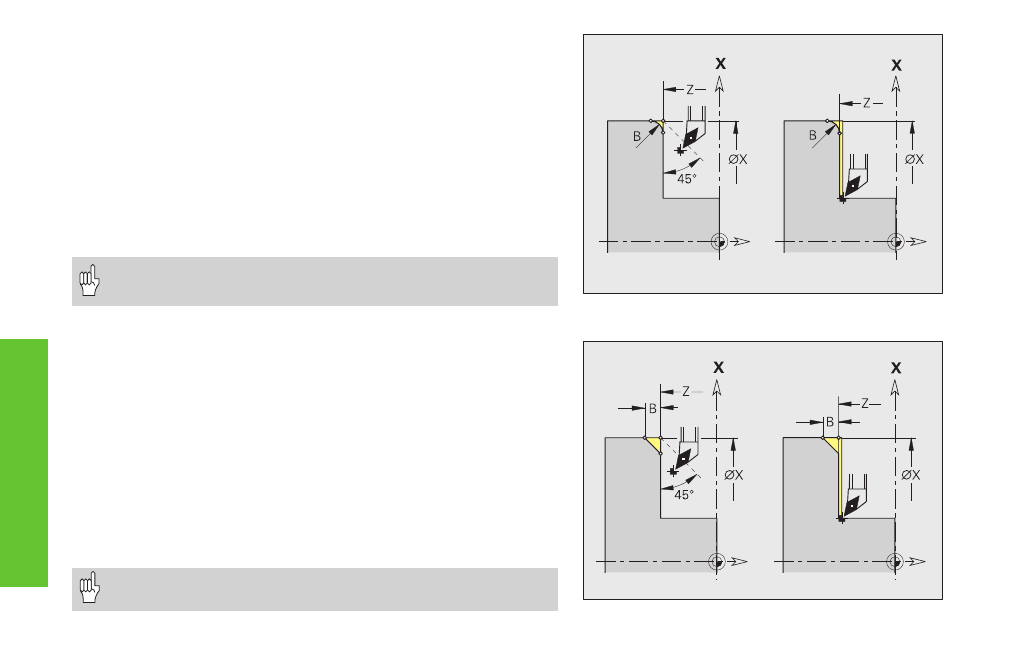

Zyklus Radius G87
G87 erzeugt Übergangsradien an rechtwinkligen, achsparallelen Innen-
und Außenecken. Die Richtung der Verrundung wird aus der „Lage/Be-
arbeitungsrichtung“ des Werkzeugs abgeleitet
Das vorhergehende Längs- oder Planelement wird bearbeitet, wenn
das Werkzeug vor Zyklusausführung auf der X- oder Z-Koordinate des
Eckpunktes steht.
Parameter
X, Z: Eckpunkt (X Durchmessermaß)
B
Radius
E
reduzierter Vorschub – keine Eingabe: aktiver Vorschub
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: werden nicht verrechnet
Zyklus Fase G88
G88 erzeugt Fasen an rechtwinkligen, achsparallelen Außenecken. Die
Richtung der Fase wird aus der „Lage/Bearbeitungsrichtung“ des Werk-
zeugs abgeleitet
Das vorhergehende Längs- oder Planelement wird bearbeitet, wenn
das Werkzeug vor Zyklusausführung auf der X- oder Z-Koordinate des
Eckpunktes steht.
Parameter
X, Z: Eckpunkt (X Durchmessermaß)
B
Fasenbreite
E
reduzierter Vorschub – keine Eingabe: aktiver Vorschub
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: werden nicht verrechnet
