POSITIP 880
107
I – 9 POSITIP 880 F
u
nktionen fürs Dr
ehen
Wenn Sie einen Werkzeug-Voreinsteller zum Messen
der Werkzeug-Länge benutzen, geben Sie den
Werkzeug-Versatz (25 mm) ein und bestätigen mit
ENT
.
Softkey ÜBERNEHMEN zweimal und Softkey
EINSTELLUNGEN ÜBERNEHMEN
einmal drücken.
Durchmesser-Achsen
Wählen Sie den Menüpunkt DURCHMESSER-ACHSEN, wenn Sie –
abhängig von der in der Zeichnung angegebenen Bemaßung –
festlegen wollen, ob der POSITIP 880 die Achswerte als Durchmesser
oder Radius anzeigen soll. Siehe Abb. I.77.
8
Wählen Sie den Menüpunkt DURCHMESSER-ACHSEN und
bestätigen Sie mit der Taste ENT.
8
Der Cursor steht jetzt im Feld X-ACHSE. (Der POSITIP 880 gibt die
Einstellung RADIUS in diesem Feld vor.) Abhängig von der
Einstellung, die Sie für diese Achse brauchen, drücken Sie entweder
den Softkey DURCHMESSER und dann die Taste ENT, oder Sie
bestätigen die Voreinstellung RADIUS mit der Taste ENT. Der Cursor
springt daraufhin auf das nächste Feld (Z-ACHSE).
8
Softkey ÜBERNEHMEN und dann den Softkey EINSTELLUNGEN
ÜBERNEHMEN
drücken.
WERKZEUGBESCHREIBUNG
Die Werkzeug-Tabelle können Sie schützen, wenn Sie
vermeiden wollen, dass die Werkzeug-Daten geändert
werden. Informationen dazu finden Sie in Kapitel II-2,
„System einrichten“.

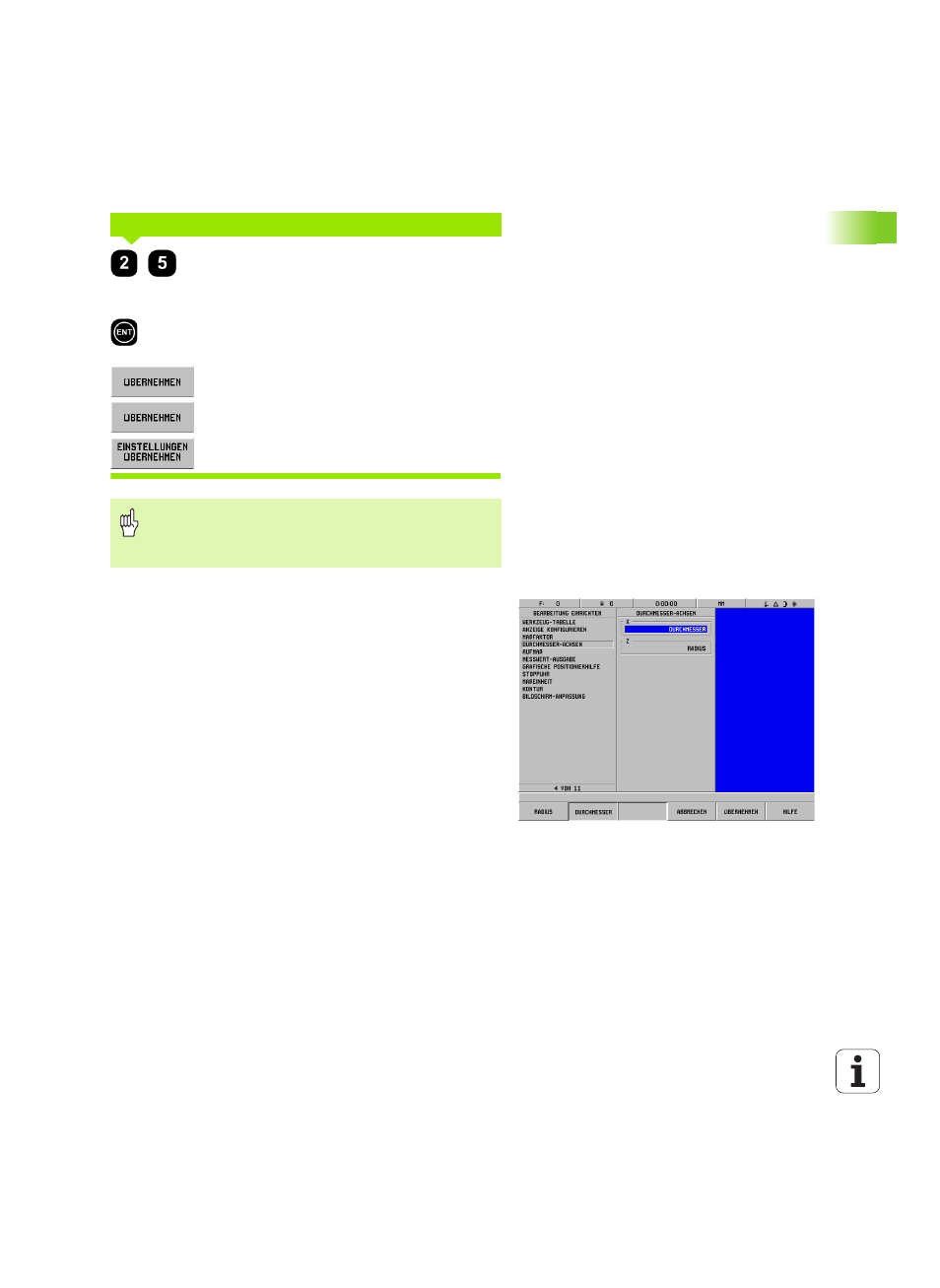

Abb. I.77 Die Eingabemaske DURCHMESSER-
ACHSEN
