86 I Benutzer-Anleitung
I – 7 Pr
ogr
a
mme abarbeit
en
Konturen
Bei Geraden und Bogen wird die Werkzeugbahn simuliert. In der
Werkzeugbahn ist der im Programm definierte Versatz berücksichtigt.
Zu beiden Seiten der Werkzeugbahn befindet sich ein Toleranzband.
Der Parameter für das Toleranzband wird im Menü BEARBEITUNG
EINRICHTEN gesetzt. Der Abstand zwischen Werkzeugbahn und
Toleranzband ist die zulässige Abweichung von der Werkzeugbahn.
Das innere Toleranzband ist rot dargestellt. Das äußere Toleranzband
ist grün.
Positionen und Lochmuster
Bei Positionen und Lochmustern wird die Position bzw. Mitte einer
Bohrung als Fadenkreuz dargestellt.
Das Toleranzband wird durch einen Kreis um die Position/Bohrung
herum dargestellt. Wenn sich die Mitte des Werkzeug-Symbols
innerhalb dieses Kreises befindet, liegt die Bearbeitung innerhalb des
Toleranzbereichs.
Fenster mit Darstellung des kompletten Werkstücks
Das Fenster mit Darstellung des kompletten Werkstücks hilft Ihnen
bei verhältnismäßig groben Positionieraufgaben. Es zeigt das
Werkzeug bezogen auf das komplette Werkstück. Die Darstellung ist
so skaliert, dass das komplette Werkstück umgeben von einer kleinen
Pufferzone im Fenster angezeigt werden kann.
Hier bleibt das Werkstück während der grafischen Simulation
unbeweglich. Das Werkzeug-Symbol ist maßstabsgerecht mit dem
aktuellen Werkzeugradius dargestellt. Wird der Maschinentisch
bewegt, wird die Bewegung des Werkzeugs bezogen auf das
Werkstück simuliert.
Die schraffierte Fläche stellt das Werkstückmaterial dar und ist etwas
größer dargestellt als das tatsächliche Werkstück. Bewegt sich das
Werkzeug-Symbol, wird der Hintergrund der schraffierten Fläche
unter dem Werkzeug grau. Anhand der schraffierten Fläche können
Sie sehen, wieviel Material stehen bleibt.
Diese Methode der Materialzerspanung können Sie nur in der Kontur-
Ansicht nutzen. Wenn Sie einen anderen Ansichtstyp gewählt haben
und das Werkzeug verfahren, steht die Kontur-Ansicht bei der
Zerspanung des Materials nicht zur Verfügung.
Positions-Fenster
Die Kontur-Ansicht hilft Ihnen beim exakten Positionieren oder bei der
Konturnachführung in der XY-Ebene.
Das Positions-Fenster zeigt die Restweg-Positionen für die X-, Y- und
Z-Achse. Im Positions-Fenster können Sie die Position sehen, ohne zu
einer anderen Ansicht umschalten zu müssen.

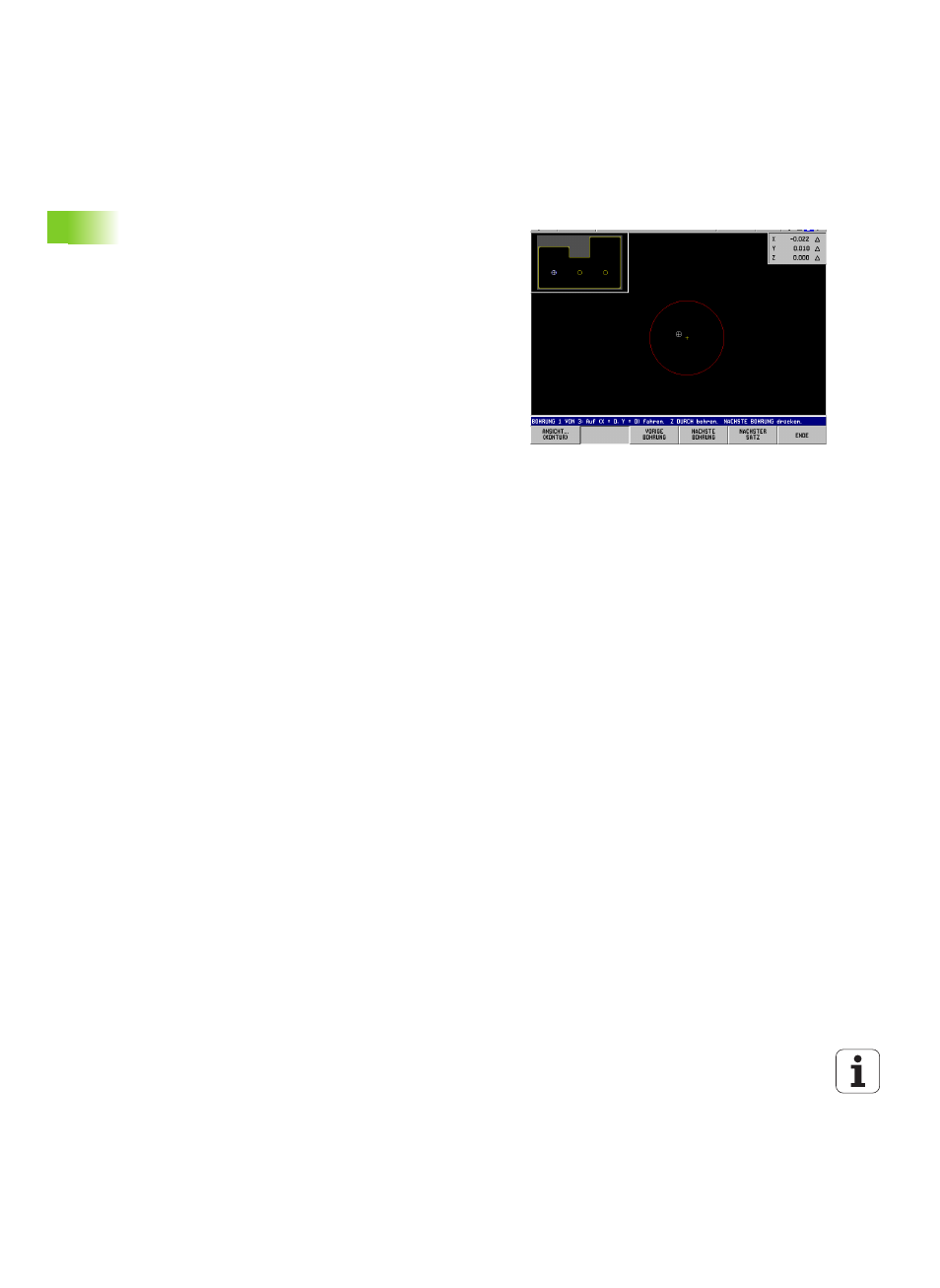

Abb. I.59 Programm in der Kontur-Ansicht prüfen
