38 I Benutzer-Anleitung
I – 4 Restw
eg

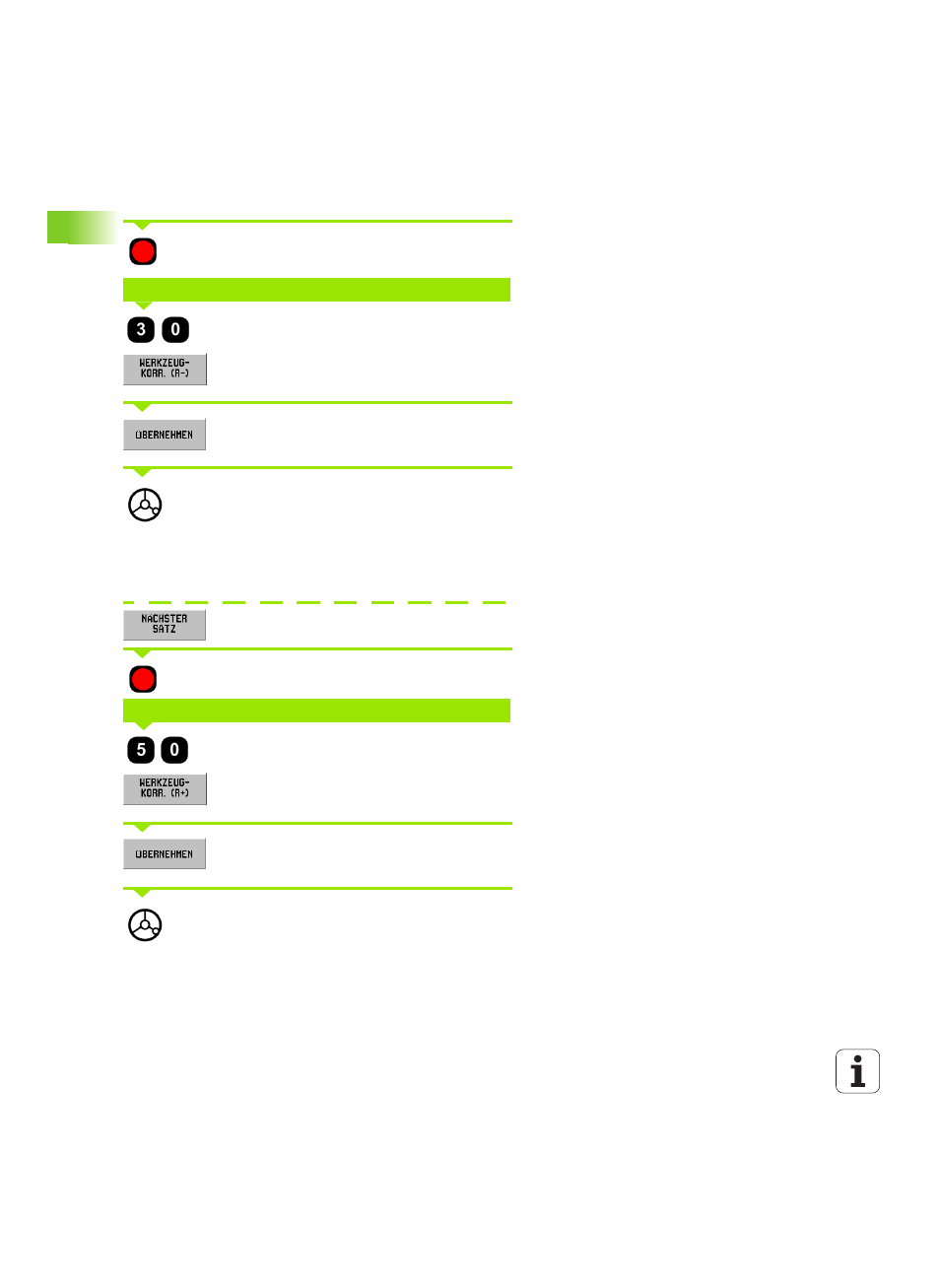

Achstaste (X) drücken.
Positions-Sollwert für Eckpunkt 2 eingeben:
Y = +30 mm,
Werkzeugradius-Korrektur R – wählen und mit dem
Softkey ÜBERNEHMEN bestätigen.
Positions-Sollwert übernehmen. Die grafische
Positionierhilfe wird für die X-Achse angezeigt.
X-Achse auf Anzeigewert Null fahren. Das kleine
Quadrat der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
Nachdem Sie die Achse auf Null gefahren haben, ist
der POSITIP 880 für die Eingabe des nächsten Satzes
bereit.
Softkey NÄCHSTER SATZ drücken.
Achstaste (Y) drücken.
Positions-Sollwert für Eckpunkt 3 eingeben:
Y = +50 mm,
Werkzeugradius-Korrektur R + wählen und mit dem
Softkey ÜBERNEHMEN bestätigen.
Positions-Sollwert übernehmen. Die grafische
Positionierhilfe wird für die Y-Achse angezeigt.
Y-Achse auf Anzeigewert Null fahren. Das kleine
Quadrat der grafischen Positionierhilfe ist zwischen
den Marken zentriert.
Nachdem Sie die Achse auf Null gefahren haben, ist
der POSITIP 880 für die Eingabe des nächsten Satzes
bereit.
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
