128 II: Technische Information
II – 2 S
yst
em einr
ic
ht
en
Messgerät einrichten
Mit dem Parameter MESSGERÄT EINRICHTEN legen Sie die
Auflösung und den Messgerät-Typ (Längen- oder Winkelmessgerät),
die Zählrichtung und den Referenzmarken-Typ fest. Siehe Abb. II.10.
8 Wählen Sie MESSGERÄT EINRICHTEN. Eine Liste mit sechs
verfügbaren Messgeräten erscheint.
8 Wählen Sie das Messgerät, das Sie ändern wollen und bestätigen
Sie mit ENT.
8 Der POSITIP 880 gibt den Eintrag ins Feld MESSGERÄT-SIGNAL
vor.
8 Der Cursor steht im Feld SIGNALPERIODE. Wählen Sie den
Messgerät-Typ mit dem Softkey MESSGERÄT-TYP. Der POSITIP 880
gibt bei Längenmessgeräten 20 µm für die Signalperiode vor.
8 Bei Längenmessgeräten verwenden Sie die Softkeys GRÖBER oder
FEINER
, wenn Sie die Signalperiode des Längenmessgeräts in µm
(2, 4, 10, 20, 40, 100, 200, 10 240, 12 800) angeben wollen. Sie
können die gewünschte Signalperiode aber auch einfach mit den
numerischen Tasten eingeben. Bei Winkelmessgeräten geben Sie
die Strichzahl des Messgeräts ein. Der POSITIP 880 gibt als
Messgerät-Typ ein Längenmessgerät vor. In Kapitel II-3 finden Sie
Informationen zu den Eingabewerten.
8 Im Feld AUFLÖSUNG wählen Sie den Auflösungswert mit Hilfe der
Softkeys GRÖBER oder FEINER. Der POSITIP 880 gibt bei
Längenmessgeräten den Wert 1 µm als Auflösung vor.
8 Im Feld REFERENZMARKE drücken Sie den Softkey KEINE, wenn
Ihr Messgerät keine Referenzmarken besitzt, den Softkey EINE bei
einer einzigen Referenzmarke und den Softkey KODIERT bei
abstandskodierten Referenzmarken.
8 Bei abstandskodierten Referenzmarken können Sie mit dem
Softkey KODIERT zwischen den Abständen 500, 1000, 2000 oder
5000 wählen. Der POSITIP 880 gibt die Einstellung KODIERT mit
dem Abstand 1000 vor. In Kapitel II-3 finden Sie Informationen zu
den Eingabewerten.
8 Im Feld RICHTUNG wählen Sie mit den Softkeys POSITIV oder
NEGATIV
die Zählrichtung. Wenn die Fahrrichtung der Zählrichtung
des Messgeräts entspricht, wählen Sie die Zählrichtung POSITIV.
Wenn sich die Richtungen nicht entsprechen, wählen Sie NEGATIV.
Der POSITIP 880 gibt die Zählrichtung POSITIV vor.
8 Im Feld FEHLERÜBERWACHUNG wählen Sie mit den Softkeys EIN
oder AUS, ob Signalfehler überwacht werden sollen. Der POSITIP
880 gibt die Einstellung EIN vor. Wenn eine Fehlermeldung
erscheint, löschen Sie sie mit der Taste CE (Clear Entry = Eintrag
löschen).
8 Bei Winkelmessgeräten zeigt der POSITIP 880 das Feld
WINKELANZEIGE an. Für die Wahl der Winkelanzeige zeigt der
POSITIP 880 drei verschiedene Softkeys am Bildschirm an: Wählen
Sie zwischen 0° BIS 360°, –180° BIS +180° oder –UNENDLICH° BIS
+UNENDLICH°
. Der POSITIP 880 gibt 0° BIS 360° vor.
8 Wenn Sie mit der Eingabe fertig sind, drücken Sie den Softkey
ÜBERNEHMEN
und wählen dann das Feld mit dem nächsten
Messgerät-Eingang, falls erforderlich.

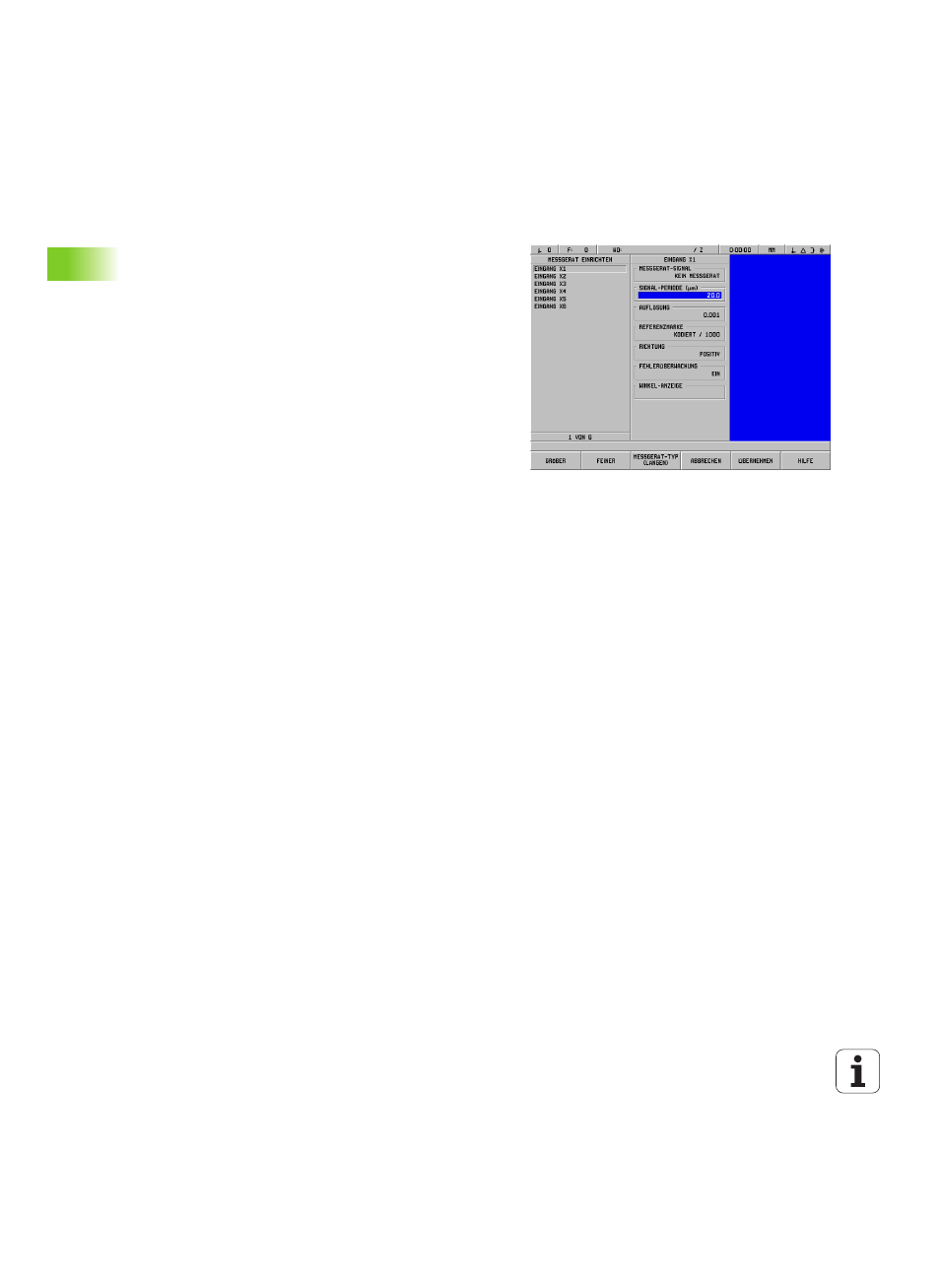

Abb. II.10 Die Eingabemaske MESSGERÄT
DEFINIEREN
