I – 3 istw er t – HEIDENHAIN PT 880 Benutzerhandbuch
Seite 30
30
I Benutzer-Anleitung
I – 3 Istw
er
t

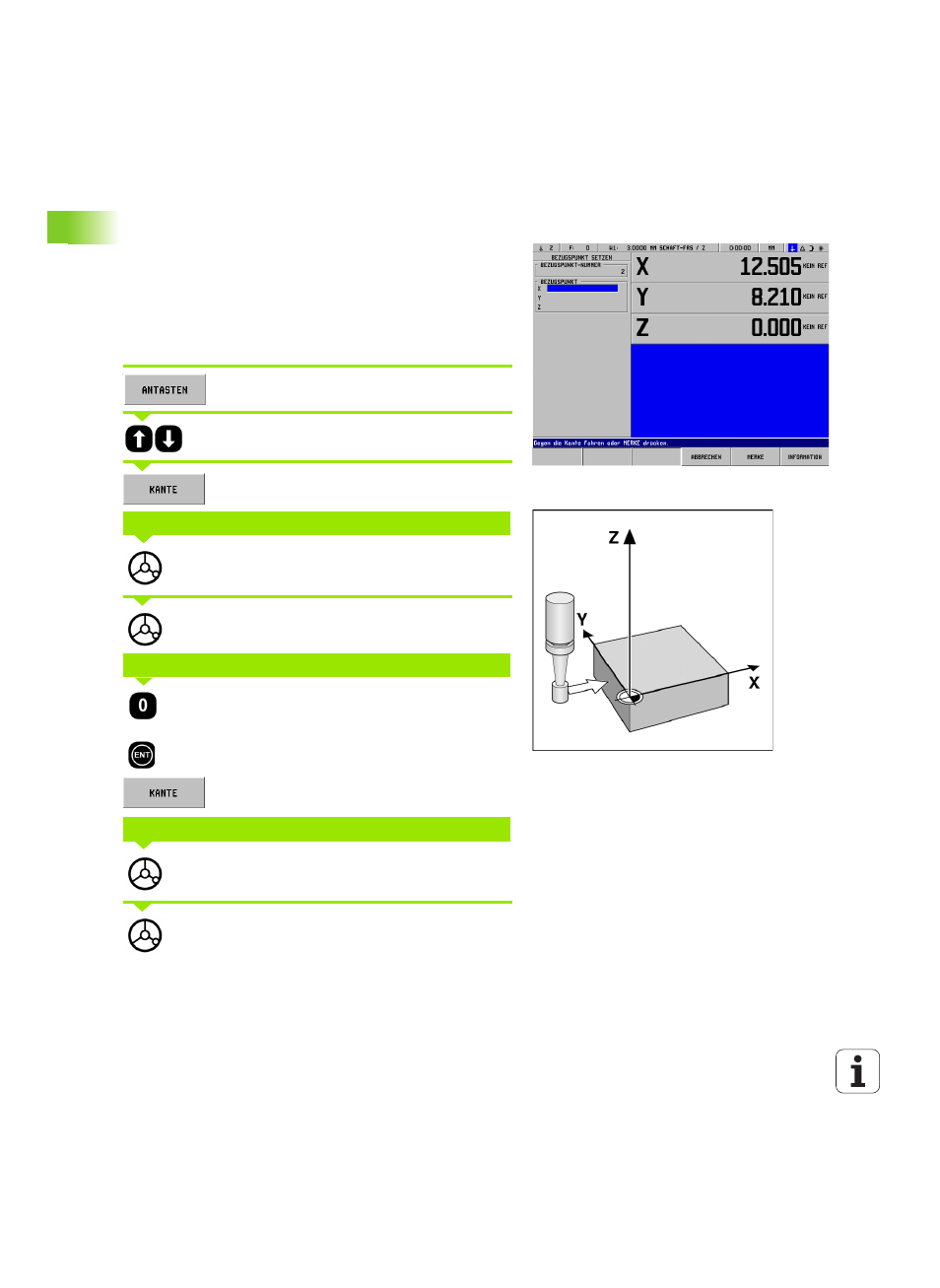

Beispiel: Werkstück-Kanten antasten und Eckpunkt als
Bezugspunkt setzen. Siehe Abb. I.21 & Abb. I.22.
Bezugspunkt-Achse:
X = 0 mm
Y = 0 mm
Für alle Koordinaten eines Bezugspunkts können Sie Kanten und
Flächen wie auf der nächsten Seite beschrieben antasten und als
Bezugslinien setzen.
Betriebsart: ISTWERT
Softkey ANTASTEN drücken.
Achse wählen.
Softkey KANTE drücken.
Kantentaster gegen die Werkstück-Kante fahren, bis
LED im Taster aufleuchtet.
Kantentaster von der Werkstück-Kante wegfahren.
Der POSITIP 880 gibt den Wert 0 für die Koordinate
vor. Gewünschte Koordinate der Werkstück-Kante
eingeben, z.B. X = 0 mm, und
Koordinate als Bezugswert für diese Werkstück-
Kante setzen. Mit ENT bestätigen.
Softkey KANTE drücken.
Kantentaster gegen die Werkstück-Kante fahren, bis
LED im Taster aufleuchtet.
Kantentaster von der Werkstück-Kante wegfahren.
Abb. I.21 Eingabemaske zum Setzen einer Kante als
Bezugslinie
Abb. I.22
ANTASTEN IN X-ACHSE
WERT FÜR X EINGEBEN + 0
ANTASTEN IN Y-ACHSE
