POSITIP 880 137
II – 2 S
yst
em einr
ic
ht
en
AMI (engl. Auxiliary Machine Interface =
zusätzliche Maschinen-Schnittstelle), X51
(optional)
Wenn die IOB 89 Option Box an den POSITIP 880 angeschlossen ist,
zeigt der POSITIP 880 den Menüpunkt SCHALTAUSGÄNGE im Menü
SYSTEM EINRICHTEN an. Für die IOB 89-Hardware können Sie acht
Ausgangsrelais konfigurieren. Siehe Abb. II.20.
Wenn Sie einen einzelnen Relaisausgang konfigurieren wollen,
wählen Sie die gewünschte Relais-Nummer mit den Pfeiltasten und
bestätigen Ihre Eingabe mit ENT. Wenn Sie die Einstellung eines Relais
löschen wollen, wählen Sie das gewünschte Relais und drücken die
Taste CE.
8 Im Feld ACHSE geben Sie an, welche Achsposition das Relais
steuert. Die Achse wählen Sie mit dem Softkey NÄCHSTE ACHSE.
Mit dem Softkey GERICHTET legen Sie fest, dass der Signalfluss
gerichtet ist. Wenn Sie diesen Softkey gewählt haben, richtet sich
der Relaisbetrieb nach dem Vorzeichen des Positionswerts. Ist der
Wert nicht negativ, wird das Relais aktiviert. Ist der Wert negativ,
wird das Relais deaktiviert. Wenn der Softkey GERICHTET aktiviert
ist, können Sie bei der Wahl der Achsen ALLE ACHSEN setzen. Bei
dieser Konfiguration wird der Ausgang des Relais gesetzt, sobald in
der Betriebsart RESTWEG eine Sollposition auf einer beliebigen
Achse gesetzt wird.
8 Im Feld BEDINGUNG geben Sie die Beziehung zwischen dem
angezeigten Positionswert und dem Schaltpunkt an. Dazu benutzen
Sie die entsprechenden Softkeys.
8 Im Feld WERT SETZEN legen Sie die Schaltpunkte fest und wählen,
ob der jeweilige Punkt eine Ist-Position oder eine Restweg-Position
ist. Wählen Sie die Art der Position (ISTWERT oder RESTWEG) per
Softkey.
8 Im Feld PUNKT/BEREICH definieren Sie, ob der Zustand sich auf
einen Punkt auf der Achse oder auf einen Bereich um Null bezieht.
Wenn Sie einen Bereich angeben, wird das Vorzeichen des
Positionswerts nicht berücksichtigt.
8 Mit den Softkeys AUS oder EIN nehmen Sie die gewünschte Eingabe
im Feld RELAIS EIN/AUS vor. Sobald die entsprechende Bedingung
erfüllt ist, schaltet sich das Relais AUS oder EIN.

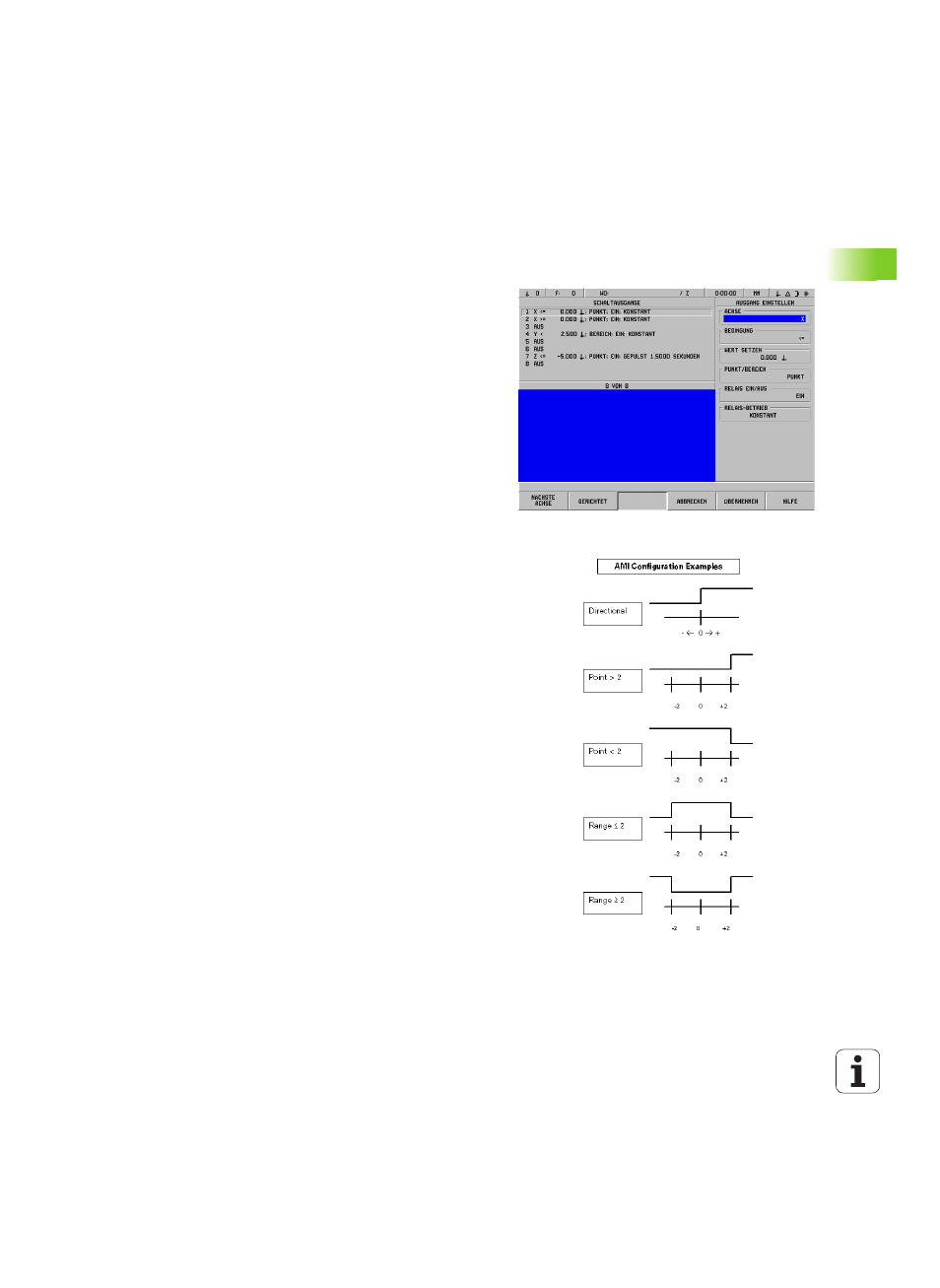

Abb. II.20 Die Eingabemaske AMI-SCHNITTSTELLE
Abb. II.21 Die Eingabemaske AMI-SCHNITTSTELLE
