66 I Benutzer-Anleitung
I – 6 POSITIP 880 pr
ogr
ammier
en

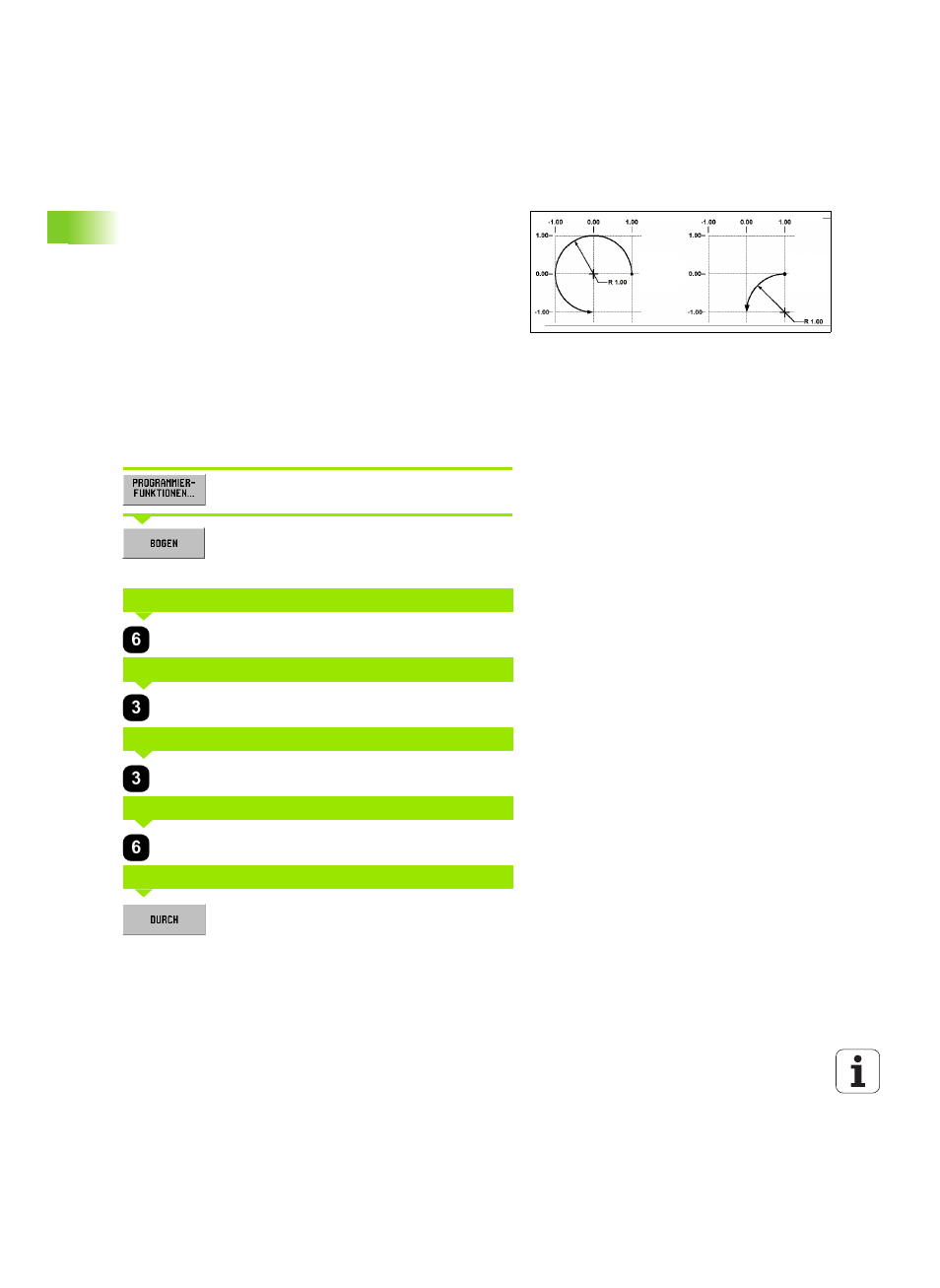

BOGEN > 180° und BOGEN < 180° : Ein Bogen > 180° hat einen
Krümmungswinkel, der größer als 180 Grad ist. Ein Bogen < 180° hat
einen Krümmungswinkel, der kleiner als 180 Grad ist. Siehe Abb. I.51,
in der die beiden Winkel grafisch dargestellt sind.
Beispiel: Bogen eingeben und fräsen
Startpunkt X1: 6 mm
Startpunkt Y1: 3 mm
Endpunkt X2: 3 mm
Endpunkt Y2: 6 mm
Tiefe: Durch
Radius: 2,24; < 180°
Richtung: Uhrzeigersinn (rechts drehend)
Werkzeug-Versatz: Mitte
1. Schritt: Bogen eingeben
Betriebsart: PROGRAMMIEREN
Softkey PROGRAMMIER-FUNKTIONEN drücken.
Softkey BOGEN drücken.
Daten eingeben
Startpunkt X eingeben und mit ENT bestätigen.
Startpunkt Y eingeben und mit ENT bestätigen.
Endpunkt X eingeben und mit ENT bestätigen.
Endpunkt Y eingeben und mit ENT bestätigen.
Schnitt-Tiefe eingeben. Mit ENT bestätigen.
Abb. I.51
Bogen
> 180°
Bogen
< 180°
STARTPUNKT X1
STARTPUNKT Y1
ENDPUNKT X2
ENDPUNKT Y2
SCHNITT-TIEFE
