POSITIP 880 143
II – 4 D
a
te
n-Sc
hnit
tst
e
lle
Verdrahtung der Anschlusskabel
Die Verdrahtung der Anschlusskabel hängt vom anzuschließenden
Gerät ab (siehe Technische Dokumentation zum externen Gerät).
Volle Verdrahtung
Die Kommunikation zwischen dem POSITIP 880 und Ihrem PC ist nur
möglich, wenn sie über ein serielles Kabel miteinander verbunden
sind. Siehe Abb. II.25 & Abb. II.26.
Pin-Belegung
Signal

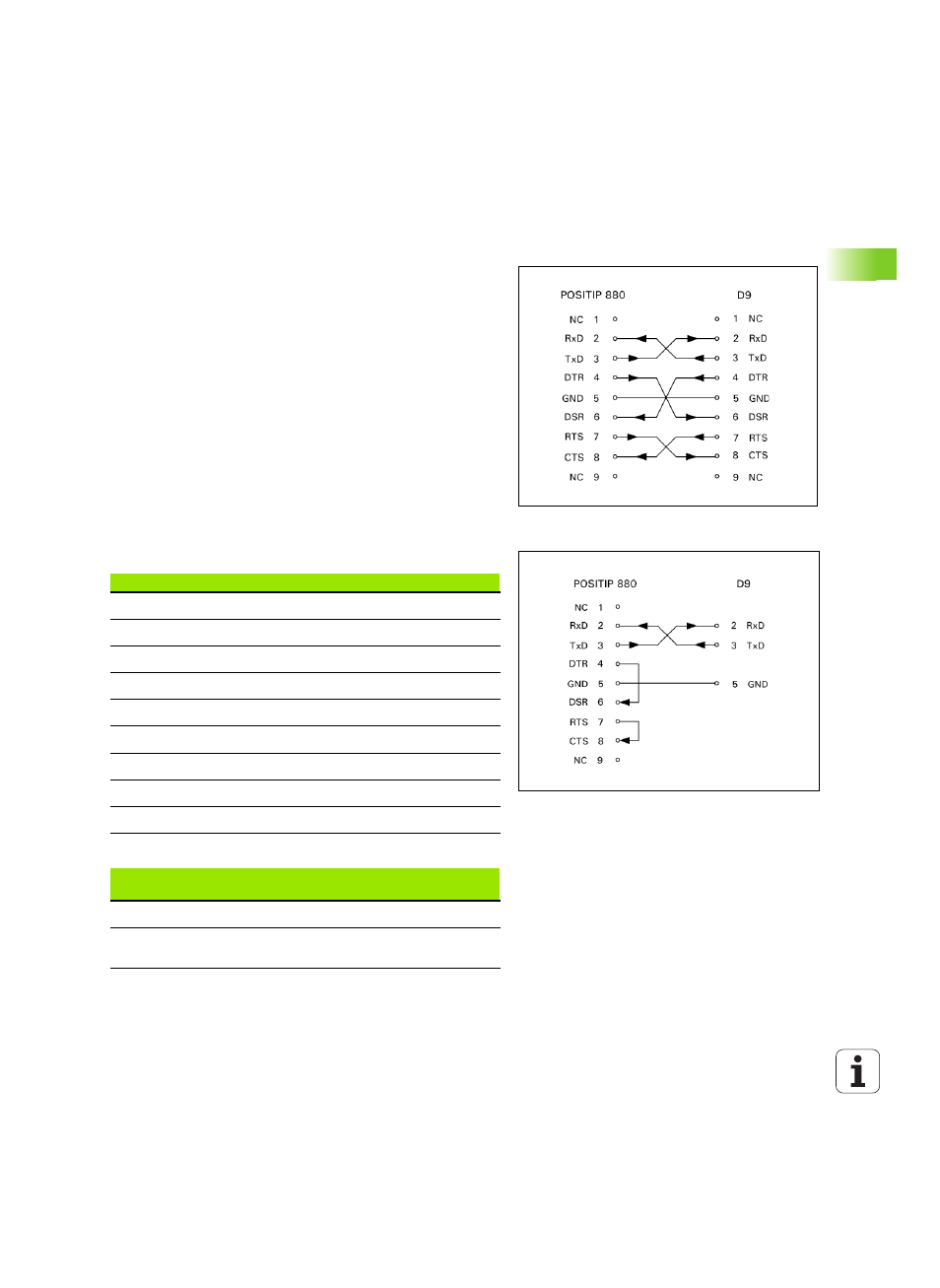

Abb. II.25 Pin-Belegung des seriellen Anschlusses mit
Handshake
Abb. II.26 Pin-Belegung des seriellen Anschlusses
ohne Handshake
Pin Belegung
1 Nicht belegt
3 TXD – Sendedaten
2 RXD – Empfangsdaten
7 RTS – Sendeanforderung
8 CTS – Bereit zum Senden
6 DSR – Übermittlungseinheit bereit
5 SIGNAL GND – Signalmasse
4 DTR – Datenendgerät bereit
9 Nicht belegt
Signal Signalpegel
„1“= „aktiv“ Signalpegel
„0“ = „nicht aktiv“
TXD, RXD –3 V bis –15 V + 3 V bis + 15 V
RTS, CTS
DSR, DTR
+ 3 V bis + 15 V -3 V bis -15 V
