POSITIP 880
31
I – 3 Istw
er
t
Der POSITIP gibt den Wert 0 für die Koordinate vor.
Gewünschte Koordinate der Werkstück-Kante
eingeben, z.B. Y = 0 mm und
Koordinate als Bezugswert für diese Werkstück-
Kante setzen. Mit ENT bestätigen.
Softkey ÜBERNEHMEN drücken.

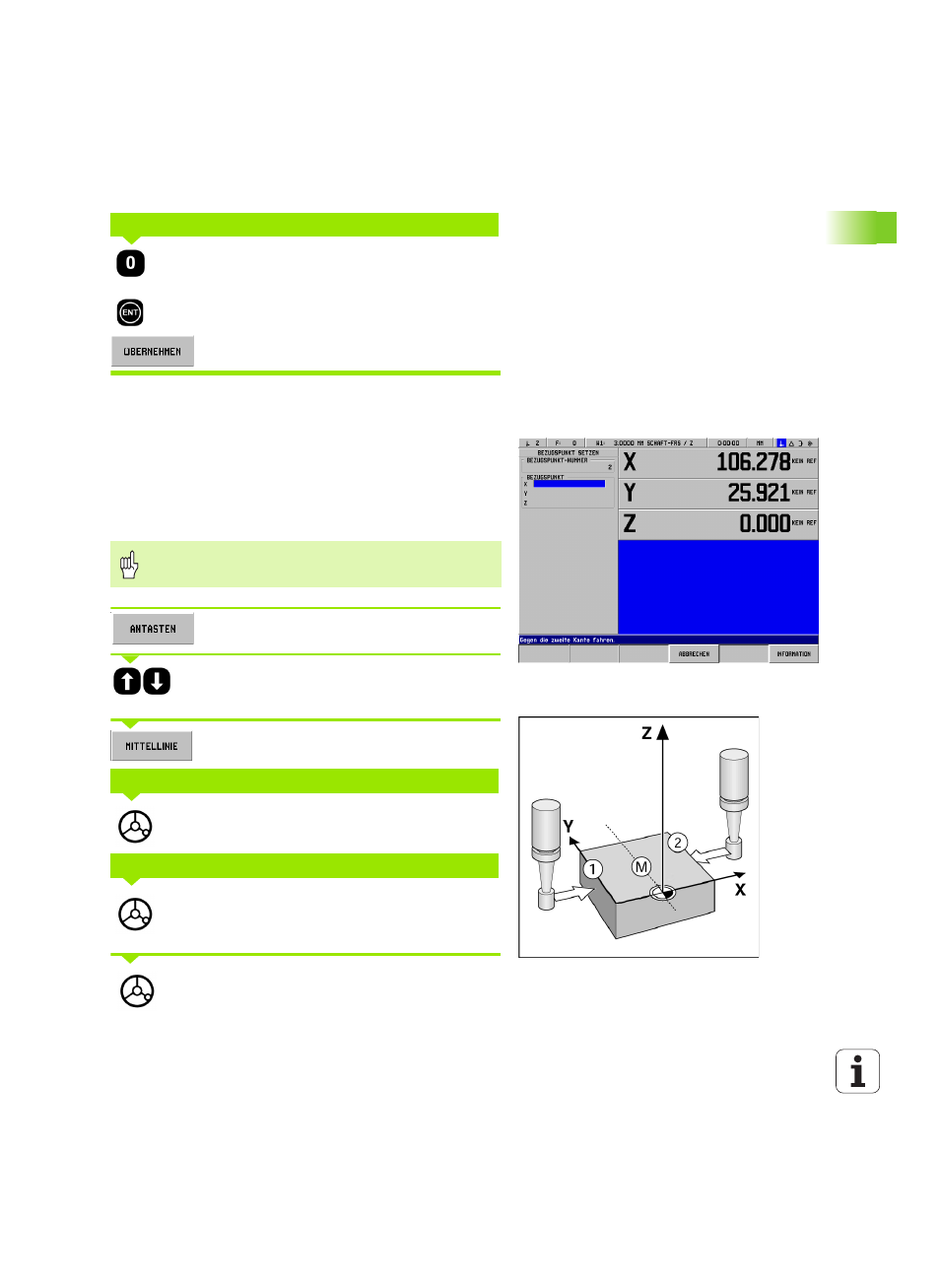

Beispiel: Mittellinie zwischen zwei Werkstück-Kanten als
Bezugslinie setzen. Siehe Abb. I.23 & Abb. I.24.
Die Lage der Mittellinie
M
wird durch das Antasten der Kanten
1
und
2
bestimmt.
Die Mittellinie liegt parallel zur Y-Achse.
Gewünschte Koordinate der Mittellinie: X = 0 mm
Betriebsart: ISTWERT
ANTASTEN
drücken.
Achse wählen, für die die Koordinate gesetzt wird: X-
Achse.
MITTELLINIE
drücken.
Kantentaster gegen die Werkstück-Kante
1
fahren,
bis LED im Taster aufleuchtet.
Kantentaster gegen die Werkstück-Kante
2
fahren,
bis LED im Taster aufleuchtet. Der Abstand zwischen
den beiden Kanten wird in der Dialogzeile angezeigt.
Kantentaster von der Werkstück-Kante wegfahren.
WERT FÜR Y EINGEBEN + 0
Abb. I.23 Mittellinie zwischen zwei Kanten als
Bezugslinie setzen
Abb. I.24
Bei der Antast-Funktion MITTELLINIE wird der Abstand
zwischen den beiden Kanten in der Dialogzeile angezeigt.
1. KANTE IN X ANTASTEN
2. KANTE IN X ANTASTEN
