I Benutzer-Anleitung
I – 9 POSITIP 880 F
u
nktionen fürs Dr
ehen
Radius-/Durchmesser-Anzeige
In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem
Durchmesser bemaßt. Der POSITIP 880 kann sowohl die
Durchmesser- als auch die Radius-Werte anzeigen. Wenn der POSITIP
880 für eine Achse den Durchmesser anzeigt, erscheint hinter dem
Positionswert das Symbol (Ø). Siehe Abb. I.78.
Beispiel
: Radius-Anzeige, Position X = 20 mm
Durchmesser-Anzeige, Position X = 40
Ø
mm
Aufmaß
Aufmaße geben Sie im Menü BEARBEITUNG EINRICHTEN ein. In der
Betriebsart RESTWEG berücksichtigt der POSITIP 880 das Aufmaß
automatisch. Wenn der POSITIP 880 den Restweg 0 anzeigt, ist nur
das Aufmaß übrig. Wenn Sie das Feld AUFMAß auf EIN gesetzt
haben, erscheint hinter dem Anzeigewert ein Aufmaß-Symbol. Siehe
Abb. I.79.
Aufmaß-Symbol:
Eingabewerte für Auf- oder Untermaß
Aufmaß: Positiver Eingabewert (bis 999,999 mm).
Untermaß: Negativer Eingabewert (bis –999,999 mm).
Aufmaß eingeben
8
Wählen Sie den Menüpunkt AUFMAß und bestätigen Sie mit der
Taste ENT.
8
Wenn Sie einen Wert eingeben wollen, drücken Sie entweder den
Softkey EIN oder Sie geben den für diese Achse gewünschten Wert
direkt ein. Mit der Taste ENT bewegen Sie den Cursor auf das Feld
der nächsten Achse.
8
Wenn Sie ohne Aufmaße arbeiten wollen, deaktivieren Sie die
Felder aller Achsen mit dem Softkey AUS oder Sie geben in jedes
Feld den Wert 0 ein.
8
Drücken Sie ÜBERNEHMEN und dann EINSTELLUNGEN ÜBERNEHMEN.

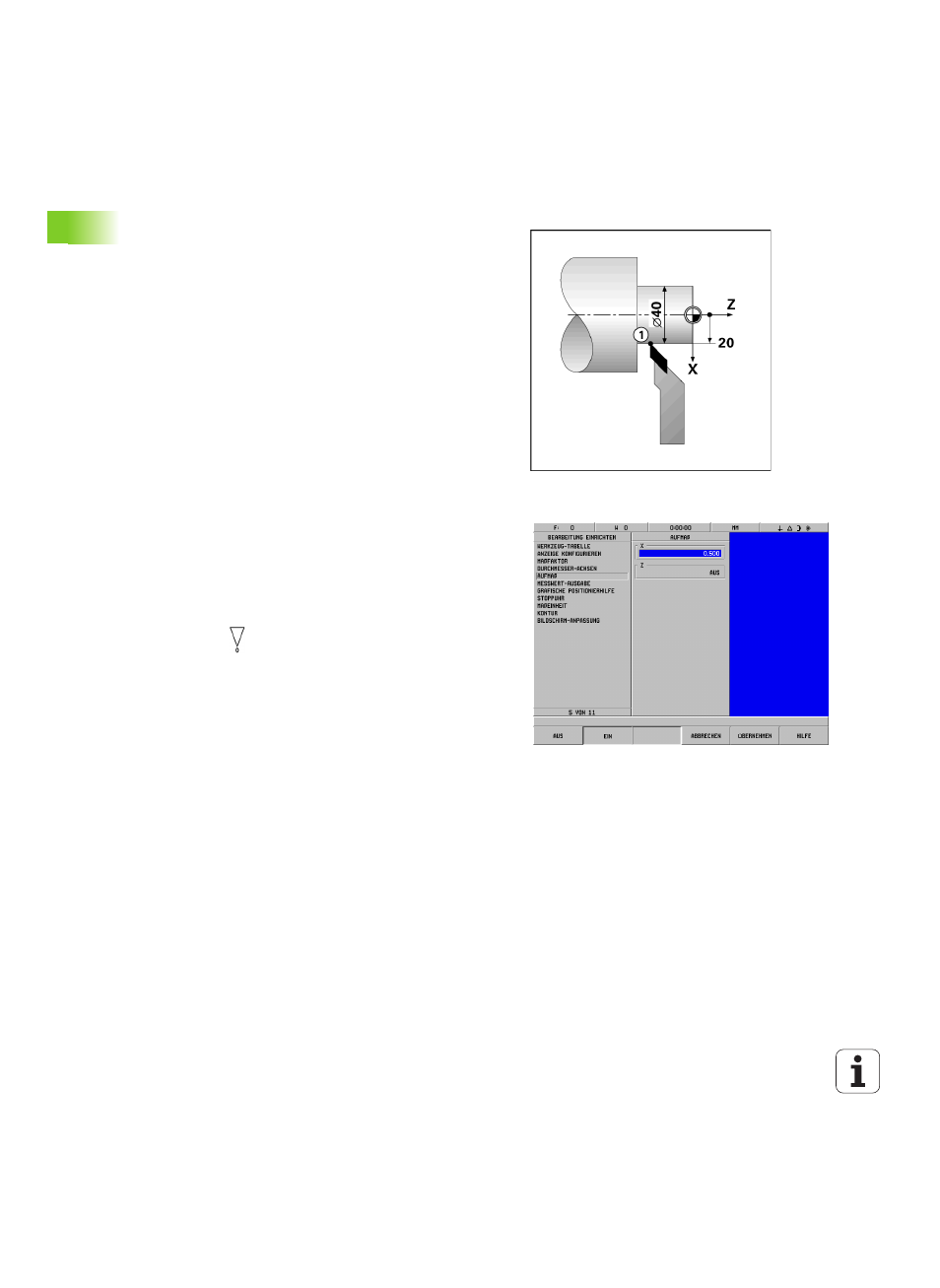

Abb. I.78 Werkstück zum Beispiel „Durchmesser-
und Radius-Anzeige“
Abb. I.79 Die Eingabemaske AUFMAß
