Rechtecktasche in Programmen fräsen
Der POSITIP 880 erleichtert das Ausräumen von Rechtecktaschen:
Sie geben nur die Abmessungen der Rechtecktasche ein, und er
berechnet die Ausräumwege.
Zyklus-Ablauf
In den Abbildungen auf der rechten Seite ist der Zyklus-Ablauf
dargestellt.
Schritt 1:
Der POSITIP 880 gibt die Restwege zum Positionieren des Werkzeugs
auf die Start-Position A vor: zuerst in der Werkzeug-Achse,
anschließend in der Bearbeitungsebene zur Taschenmitte.
Schritt 2:
Ausräumen der Tasche auf der im Bild dargestellten Bahn (siehe
Schritt 2: Gleichlauffräsen). In der Bearbeitungsebene ist die
Zustellung nicht größer als der Radius des aktiven Werkzeugs. Beim
letzten Schnitt um die Tasche herum wird um das Schlichtaufmaß
zugestellt. Eine geeignete Zustellung in der Werkzeugachse wird von
Ihnen gewählt.
Schritt 3:
Dieser Vorgang wiederholt sich, bis die eingegebene Tiefe B erreicht
ist.
Eingaben in den Zyklus RECHTECKTASCHE
„ Start-Position
(absolut eingeben, bezogen auf Nullpunkt)
„ Endtiefe
(absolut eingeben, bezogen auf Nullpunkt)
„ Taschenmitte X
Mitte der Tasche in der Hauptachse der Bearbeitungsebene
„ Taschenmitte Y
Mitte der Tasche in der Nebenachse der Bearbeitungsebene
„ Seitenlänge X
Länge der Tasche in Richtung der Hauptachse
„ Seitenlänge Y
Länge der Tasche in Richtung der Nebenachse
„ Richtung
(Gegenuhrzeigersinn oder Uhrzeigersinn)
„ Schlichtaufmaß
Schlichtaufmaß in der Bearbeitungsebene

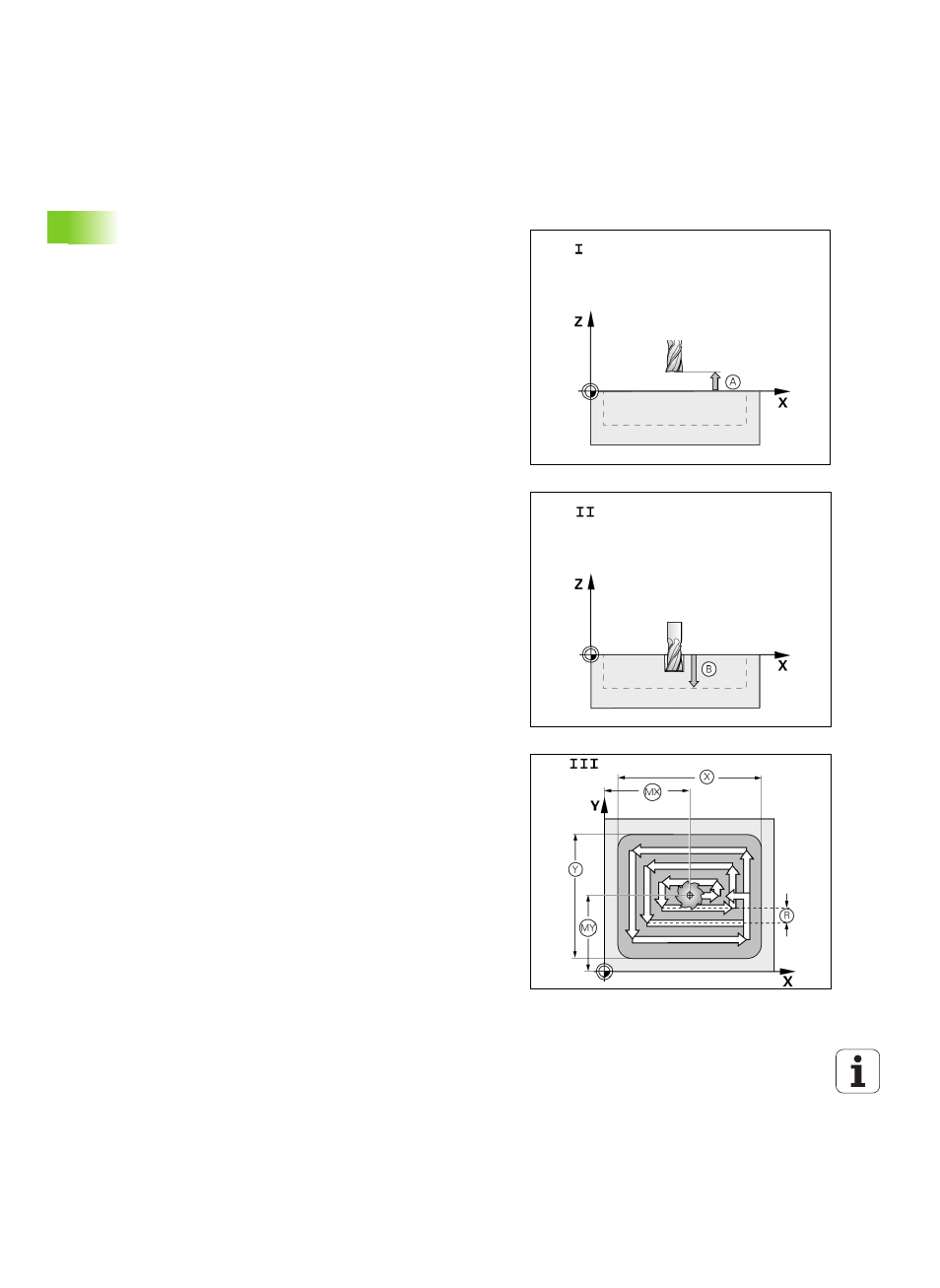

Schritt 1 bei Rechtecktasche
Schritt 2 bei Rechtecktasche
Schritt 3 bei Rechtecktasche
