18
I Benutzer-Anleitung
I – 1 Gr
undlag
e
n für P
o
sitionsang
aben
Winkel-Bezugsachse
Für Winkelangaben sind die folgenden Bezugsachsen definiert:
Positiver Drehsinn ist der Gegen-Uhrzeigersinn, wenn die
Bearbeitungsebene in Richtung der negativen Werkzeugachse
betrachtet wird. Siehe Abb. I.11.
Beispiel
: Winkel in der Bearbeitungsebene XY

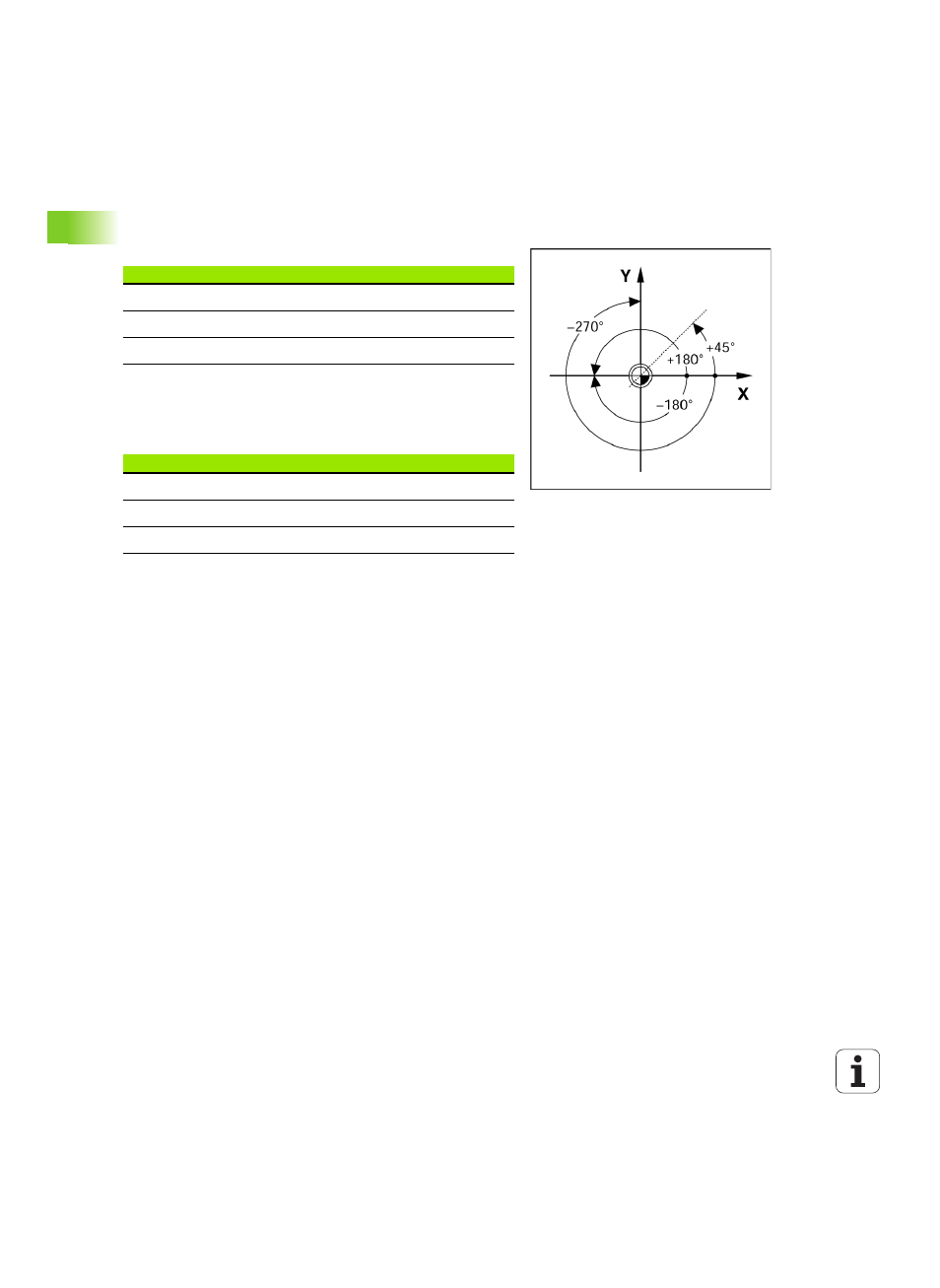

Abb. I.11 Winkel und die Winkel-Bezugsachse, z.B. in
der X/Y-Ebene
Ebene
Winkel-Bezugsachse
XY
+X
YZ
+Y
ZX
+Z
Winkel
Entspricht der...
+ 45°
... Winkelhalbierenden zwischen +X und +Y
+/– 180°
... negativen X-Achse
– 270°
... positiven Y-Achse
