68 I Benutzer-Anleitung
I – 6 POSITIP 880 pr
ogr
ammier
en
Betriebsart: PROGRAMMIEREN
Softkey PROGRAMMIER-FUNKTIONEN drücken.
Softkey WEITERE zweimal drücken.
Softkey ÜBERGANGSRADIUS drücken.
Die Felder STARTPUNKT und ENDPUNKT sind
schreibgeschützt. Der POSITIP 880 gibt die Einträge
in diese Felder der Eingabemaske
ÜBERGANGSRADIUS vor.
Das Feld ENDPUNKT ändert sich abhängig vom
Status des Softkeys KONTUR SCHLIEßEN.
Übergangsradius mit den numerischen Tasten
eingeben.
Radius-Typ eingeben (STANDARD, INVERS).
Softkey KONTUR SCHLIEßEN drücken, wenn Sie eine
Verbindung mit dem ersten Satz der durchgehenden
Kontur erstellen wollen.
Wenn Sie den Softkey KONTUR SCHLIEßEN
drücken, stellt der POSITIP 880 einen
Übergangsradius zum ersten Satz anstatt zum
folgenden Satz der aktiven Kontur her.
Dementsprechend ändert sich die im Feld
ENDPUNKT stehende Satz-Nummer.
Nach Eingabe der gewünschten Daten, Softkey
ÜBERNEHMEN
drücken.

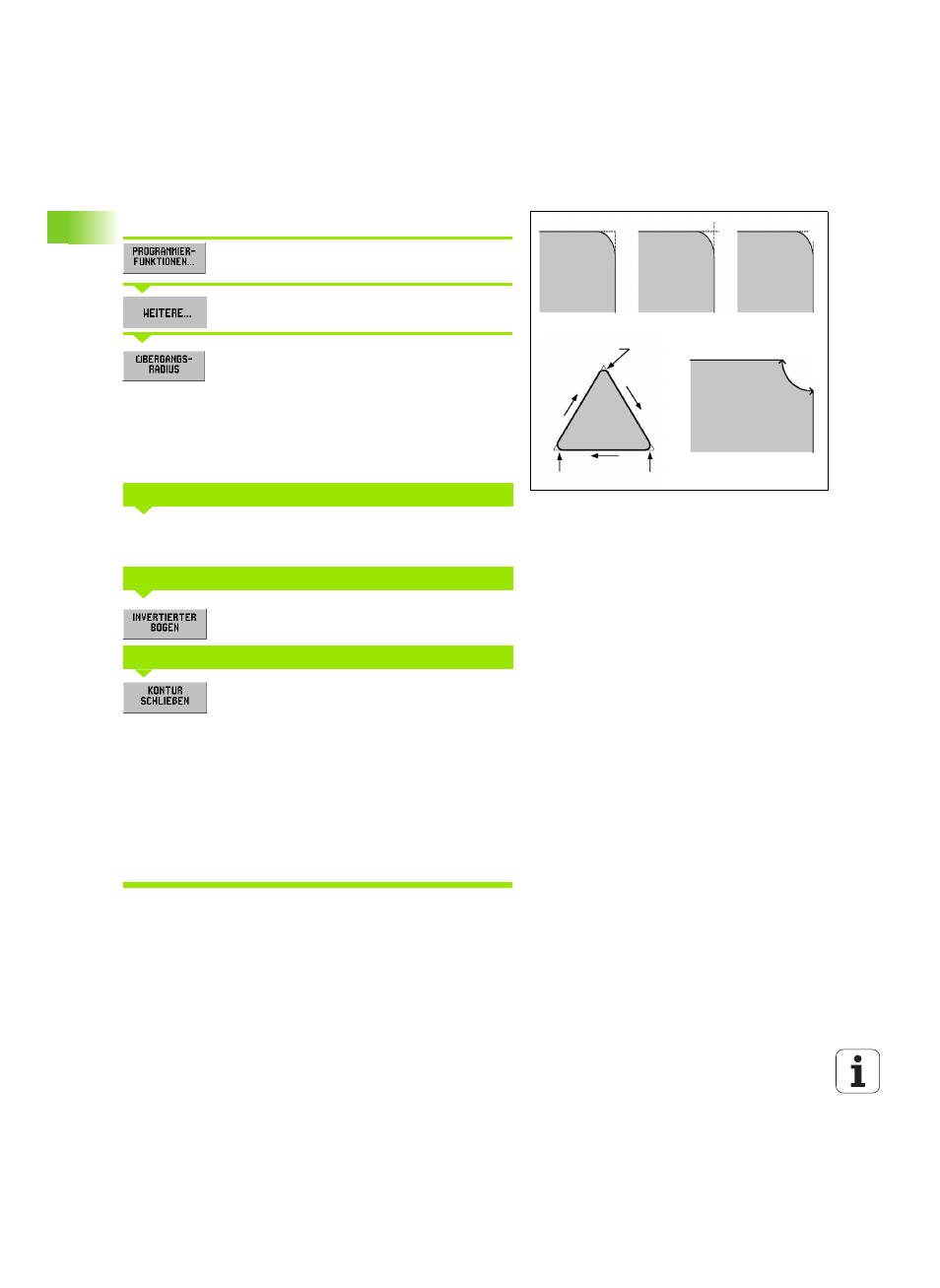

Abb. I.53 Beispiele zur Verwendung eines
Übergangsradius:
Gerade 1
Übergangs-
radius
Übergangs-
radius
Übergangs-
radius
Gerade
1 und 3
berühren sich
Gerade
1 und 3
überlappen
Gerade
1 und 3
berühren sich
nicht
Gerade 3
Gerade 1 Gerade 1
Kontur schließen
Übergangsradius
Letzte
Gerade
Erste
Gerade
Übergangs-
radius
Übergangs-
radius
Zweite
Gerade
Invertiert
Gerade 3 Gerade 3
Übergangsradius
ÜBERGANGSRADIUS
ÜBERGANGSRADIUS-TYP
KONTUR SCHLIEßEN
