POSITIP 880 13
I – 1 Gr
undlag
e
n für P
o
sitionsang
aben
Bezugspunkt setzen
Die Werkstückzeichnung (Abb. I.3) gibt einen bestimmten Punkt des
Werkstücks (meist eine Werkstückecke) als absoluten Bezugspunkt
und eventuell einen weiteren oder mehrere weitere Punkte als relative
Bezugspunkte vor.
Beim Bezugspunkt-Setzen wird diesen Bezugspunkten der Ursprung
des absoluten bzw. der relativen Koordinatensysteme zugeordnet:
Das Werkstück wird – zu den Maschinenachsen ausgerichtet – in eine
bestimmte Position relativ zum Werkzeug gebracht und die
Achsanzeigen entweder auf Null oder den entsprechenden
Positionswert (z.B. um den Werkzeug-Radius zu berücksichtigen)
gesetzt.
Beispiel:

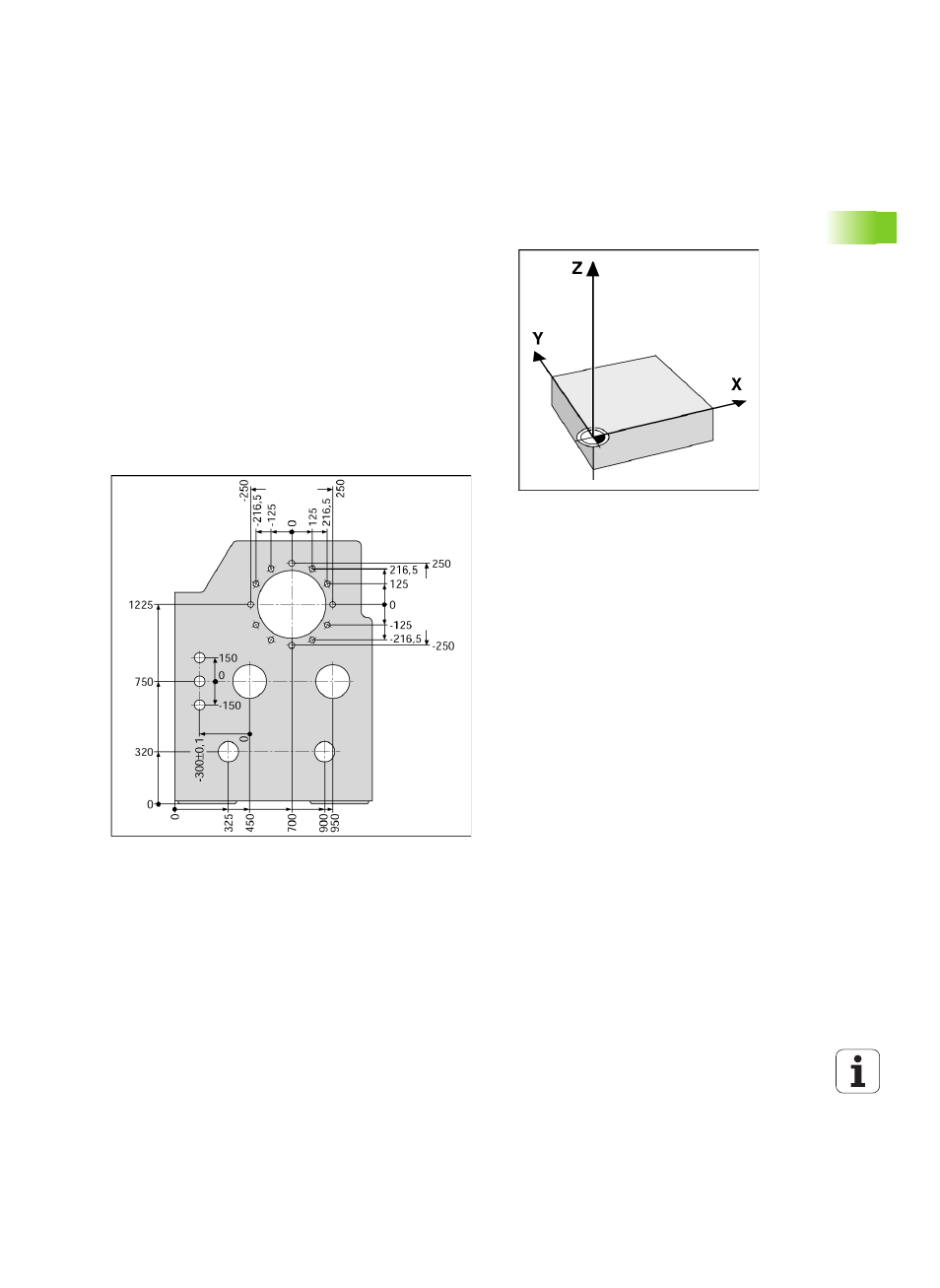

Zeichnung mit mehreren relativen Bezugspunkten (nach DIN 406
oder ISO 129 Teil 11, Abb. 171)
Abb. I.3 Der Werkstück-Nullpunkt liegt im Ursprung
des Koordinatensystems.
