Positionsmessgeräte
Die Positionsmessgeräte wandeln die Bewegungen der
Maschinenachsen in elektrische Signale um. Der POSITIP 880 wertet
die Signale aus, ermittelt die Ist-Position der Maschinenachsen und
zeigt die Position als Zahlenwerte am Bildschirm an. Siehe Abb. I.9.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlittenposition und der berechneten Ist-Position
verloren. Sobald die Stromversorgung wieder funktioniert, können Sie
diese Zuordnung mit den Referenzmarken der Positionsmessgeräte
und der REF-Automatik (REF) des POSITIP 880 wiederherstellen.
Referenzmarken
Auf den Maßstäben der Positionsmessgeräte sind eine oder mehrere
Referenzmarken angebracht. Das Überfahren dieser Referenzmarken
ermöglicht die Festlegung einer absoluten Position in einem
inkrementalen System. Bei einer Stromunterbrechung geht diese
absolute Position sowie die Zuordnung zwischen der Referenzmarke
und der Maßstabs-Position verloren. Mit den Referenzmarken der
Positionsmessgeräte und der REF-Automatik des POSITIP 880
können Sie diese Zuordnung nach dem Einschalten schnell
wiederherstellen. Siehe Abb. I.10.
Beim Überfahren einer Referenzmarke wird ein Signal erzeugt, das für
den POSITIP 880 diese Maßstabs-Position als Bezugspunkt
kennzeichnet. Der POSITIP 880 benutzt diesen Bezugspunkt, um die
Zuordnung zwischen Maßstabs-Position und Anzeigewert
wiederherzustellen, die Sie zuletzt festgelegt haben.
Bei Positionsmessgeräten mit abstandskodierten Referenzmarken
sind Referenzmarken in bestimmten Abständen auf dem Maßstab
angebracht. Durch das Überfahren zweier beliebiger Referenzmarken
können Sie den Bezugspunkt wiederherstellen. Sie brauchen die
Maschinenachsen dazu nur einen bestimmten Weg
(Längenmessgeräte) oder einen bestimmten Winkel
(Winkelmessgeräte) zu verfahren.

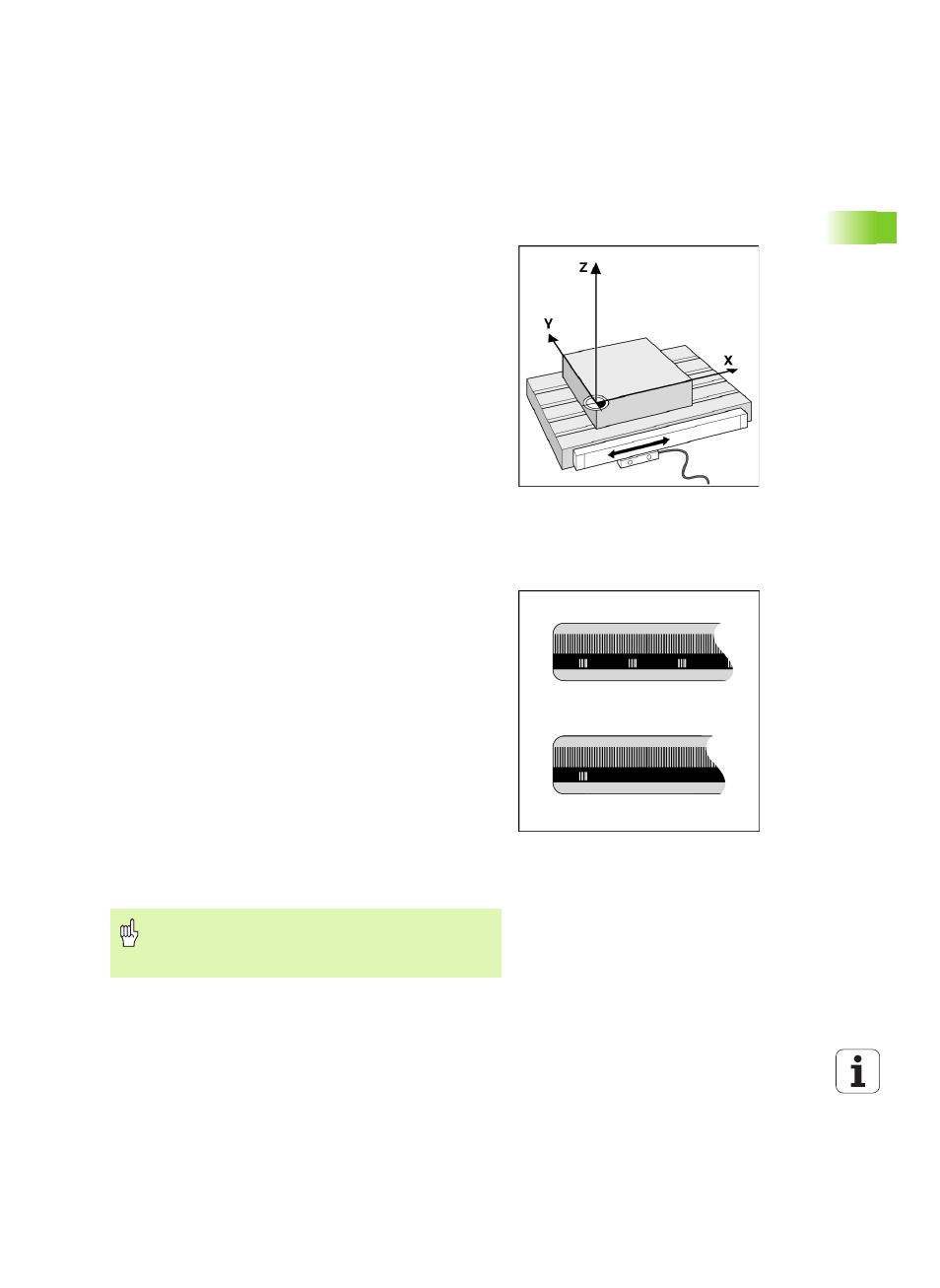

Abb. I.9 Positionsmessgerät für eine Linearachse,
z.B. für die X-Achse
Abb. I.10 Maßstäbe – oben mit abstandscodierten
Referenzmarken, unten mit einer
Referenzmarke
Nach dem Ausschalten oder einer Stromunterbrechung
lassen sich die Bezugspunkte nicht wiederherstellen,
wenn Sie vor dem Setzen der Bezugspunkte die
Referenzmarken nicht überfahren haben.
