POSITIP 880 121
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Elektrische Anforderungen
Wechselspannung zwischen 100 und 240 V~
Leistung
max. 35 VA
Frequenz 50/60 Hz (+/– 3Hz)
Sicherung 800 mA/250 V~, 5 mm x 20 mm, Slo-Blo (Netzsicherung
und neutrale Sicherung)
Umgebungs-Anforderungen
Schutzgrad (EN 60529)
IP 40 Gehäuse-Rückseite
IP 54 Frontplatte
Betriebstemperatur 0° bis 45°C (32° bis 113°F)
Lagertemperatur –20° bis 70°C (–22° bis 158°F)
Mechanisches Gewicht 3,2 kg (7,2 Pfund)
Verdrahtung der Netzkupplung (Siehe Abb. II.1)
Netzanschluss an Kontakte: L und N
Schutzerde an Kontakt:
Mindestquerschnitt des Netzanschlusskabels: 0,75 mm 2
Erdung
Vorbeugende Wartung
Es ist keine spezielle vorbeugende Wartung notwendig. Zum Reinigen
leicht mit einem trockenen faserfreien Tuch abwischen.

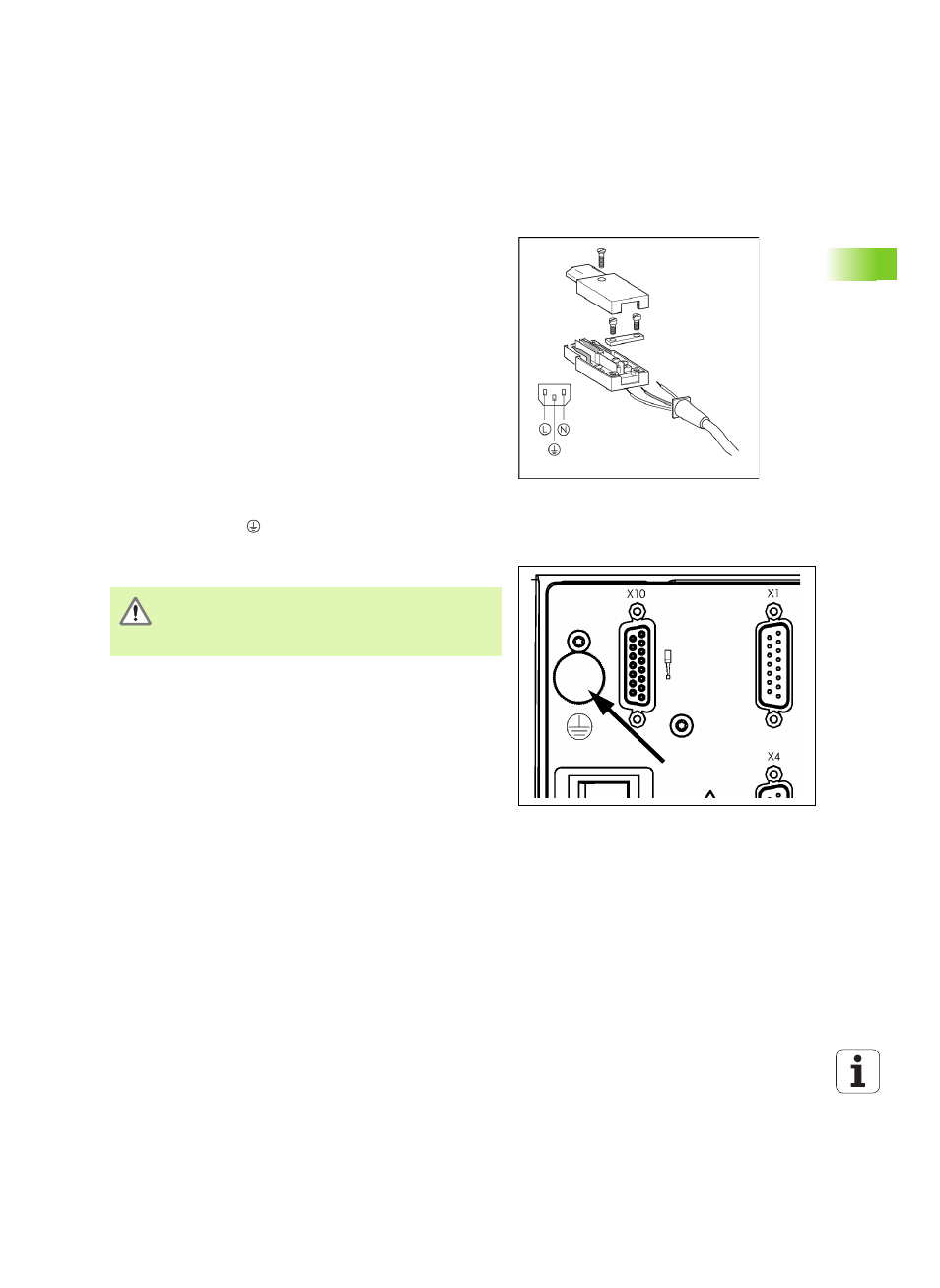

Abb. II.1 Verdrahtung der Netzkupplung
Abb. II.2 Der Erdungsanschluss auf der Gehäuse-
Rückseite
Der Erdungsanschluss auf der Gehäuse-Rückseite muss
mit dem zentralen Erdungspunkt der Maschine verbunden
sein! Mindestquerschnitt des Verbindungsleiters : 6 mm 2 ,
siehe Abb. II.2.
