110 I Benutzer-Anleitung
I – 9 POSITIP 880 F
u
nktionen fürs Dr
ehen
Die Funktion MERKE/SETZE
Mit der Funktion MERKE/SETZE bestimmen Sie den Versatz eines
Werkzeuges unter Belastung, wenn Ihnen der Durchmesser des
Werkstücks nicht bekannt ist. Siehe Abb. I.80.
Die Funktion MERKE/SETZE ist vorteilhaft, wenn Sie Werkzeug-Daten
durch das Ankratzen des Werkstücks ermitteln. Damit der Positions-
Wert nicht verloren geht, wenn Sie das Werkzeug zum Messen des
Werkstücks freifahren, können Sie den Positions-Wert mit dem
Softkey MERKE speichern.
Funktion MERKE/SETZE anwenden:
Softkey MERKE/SETZE drücken.
Achstaste drücken (z.B. X).
Werkstück in der X-Achse andrehen.
Softkey MERKE drücken.
Freifahren.
Werkstück messen.
Gemessenen Durchmesser oder Radius eingeben,
z.B. 15 mm, und mit ENT bestätigen.
ÜBERNEHMEN drücken.

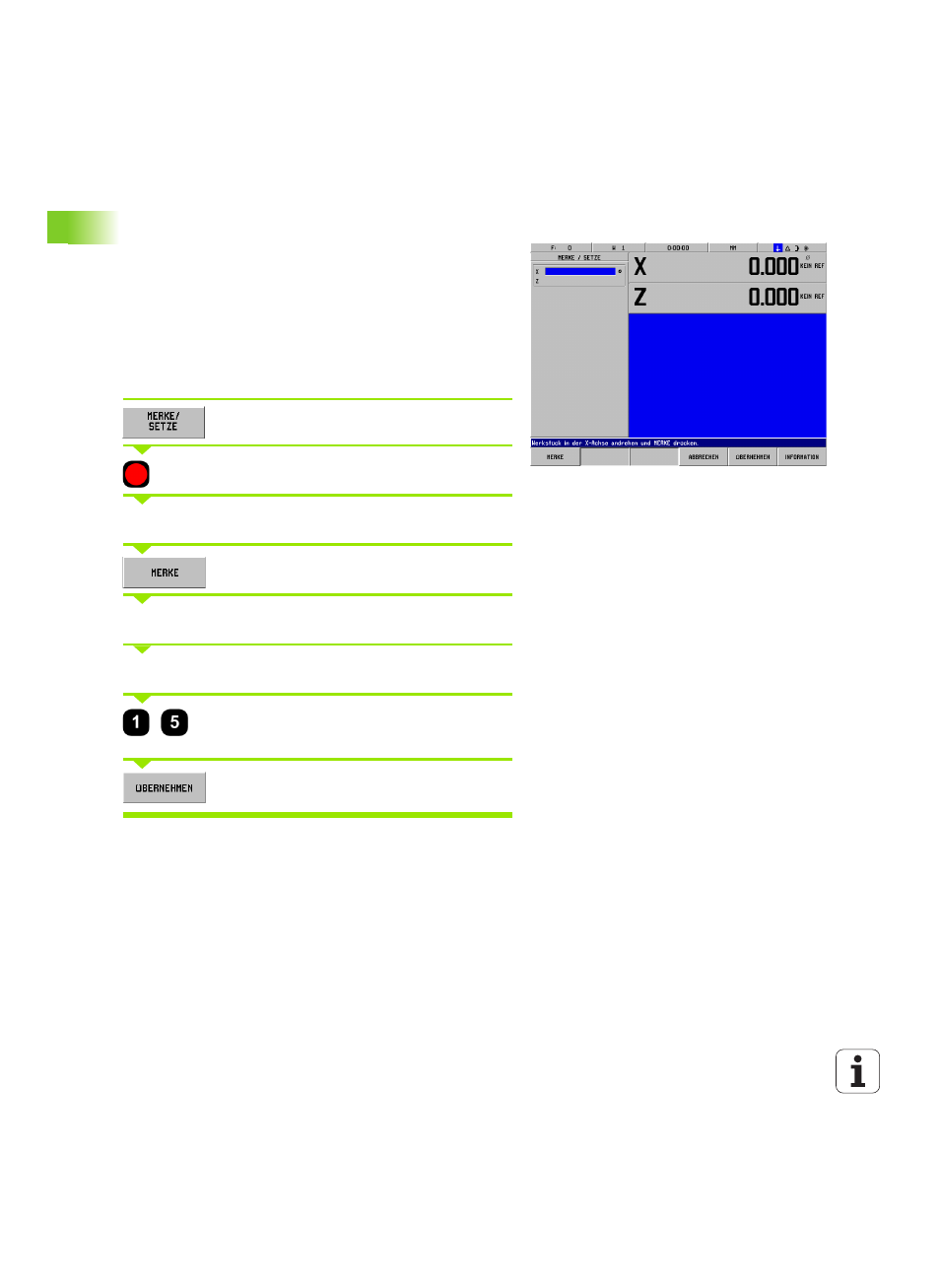

Abb. I.80 Die Eingabemaske MERKE/SETZE
