114 I Benutzer-Anleitung
I – 9 POSITIP 880 F
u
nktionen fürs Dr
ehen
Abspan-Zyklus
Mit dem Abspan-Zyklus können Sie einen Absatz in beliebig vielen
Zustellungen drehen. Siehe Abb. I.83.
Dafür brauchen Sie nur drei Sätze in ein Programm einzugeben:
„ Zyklus-Satz
„ X--Koordinate
„ Z-Koordinate
Im Abspan-Zyklus sind Angaben zusammengefasst, die für das
Abspanen benötigt werden.
Aus einem vollständigen Zyklus dürfen Sie keinen Satz löschen.
Nach einem Zyklus-Satz zeigt der POSITIP 880 beim Abarbeiten
immer den Restweg zu den beiden Soll-Positionen an, die im
Programm direkt hinter dem Zyklus-Satz stehen. Siehe Abb. I.84.
Beispiel: Absatz mit einer beliebigen Anzahl von Schnitten
drehen
Werkstück-Durchmesser nach der Bearbeitung: X = 10 mm
Ende des Absatzes: Z = –30 mm
Sätze innerhalb eines Unterprogramms an
einer Achse spiegeln, so dass ein Spiegelbild
des Unterprogramms entsteht.
Ausführung einer Geraden in das Programm
eingeben.
Ausführung eines Bogens in das Programm
eingeben.
Übergangsradius in das Programm eingeben
und die Softkeys STANDARDBOGEN,
INVERTIERTER BOGEN und KONTUR
SCHLIEßEN aufrufen, mit denen Sie einen
Übergangsradius erstellen können.
Fase in das Programm eingeben und Softkey
KONTUR SCHLIEßEN zur Erstellung einer Fase
aufrufen.
Zwischen den verschiedenen Softkey-Leisten
umschalten.
Funktion Softkey

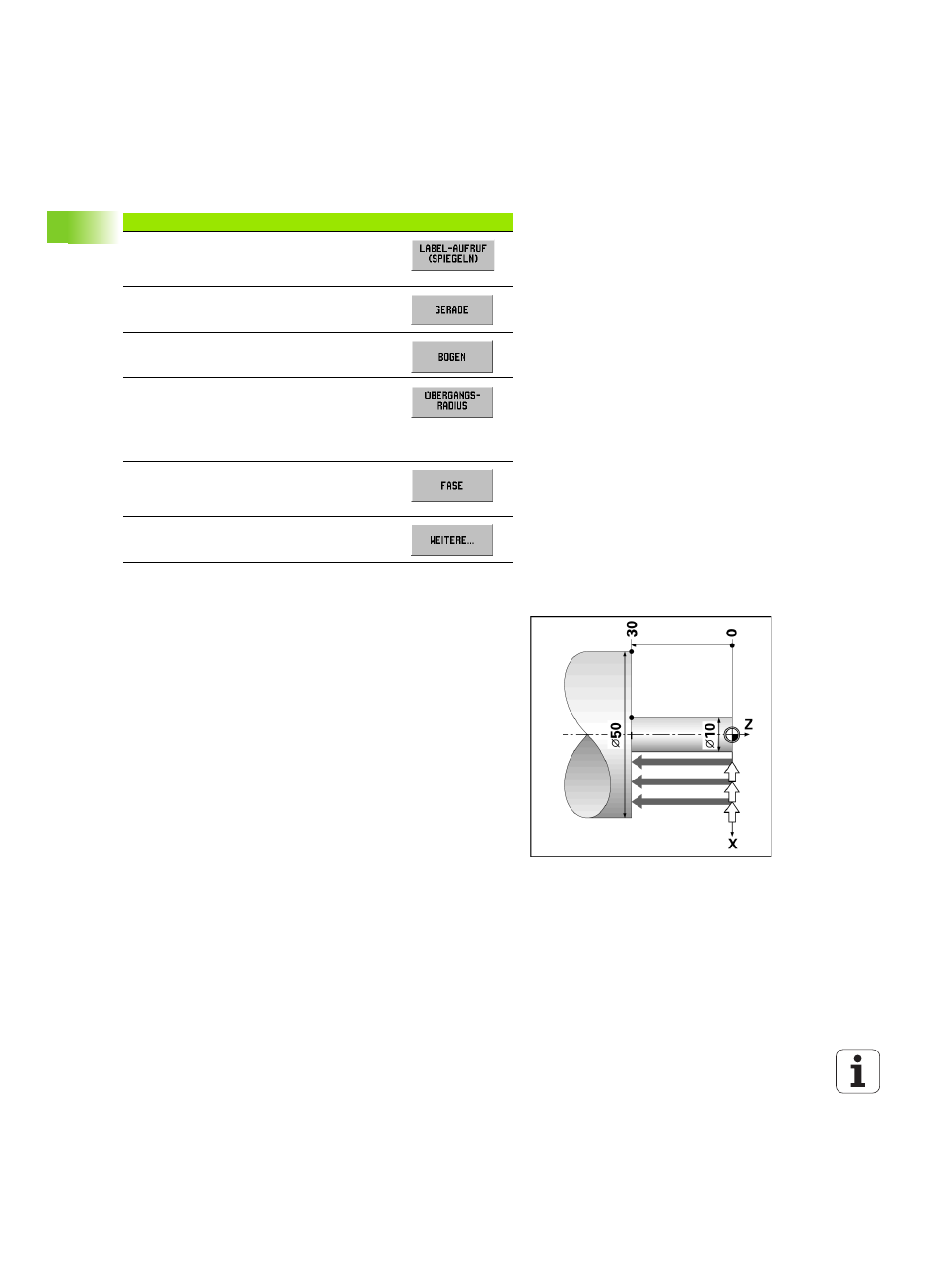

Abb. I.83 Beispiel für einen Abspan-Zyklus
