Bezugspunkt-Setzen
Beispiel: Werkstück-Bezugspunkt (Nullpunkt) setzen
Der Bezugspunkt wird für Anzeige der Z-Achse auf Null gesetzt. Der
POSITIP 880 bezieht alle eingegebenen Werkzeug-Daten automatisch
auf diesen Bezugspunkt.
Betriebsart: ISTWERT
Stirnfläche des Werkstücks plandrehen. Werkzeug-
Schneide an der Stirnfläche stehen lassen.
Softkey BEZUGSPUNKT drücken.
Achse wählen (Z).
Bezugspunkt eingeben, z.B. 0. Eingabe mit ENT
bestätigen, dann ÜBERNEHMEN drücken.
Kegelrechner
Den Kegelrechner verwenden Sie zur Berechnung des Kegelwinkels.
Siehe Abb. I.81.
Eingabewerte:
Das Kegelverhältnis wird berechnet aus:
Radius des Kegels
Länge des Kegels
Berechnung aus zwei Durchmessern und der Länge:
Anfangs-Durchmesser
End-Durchmesser
Länge des Kegels

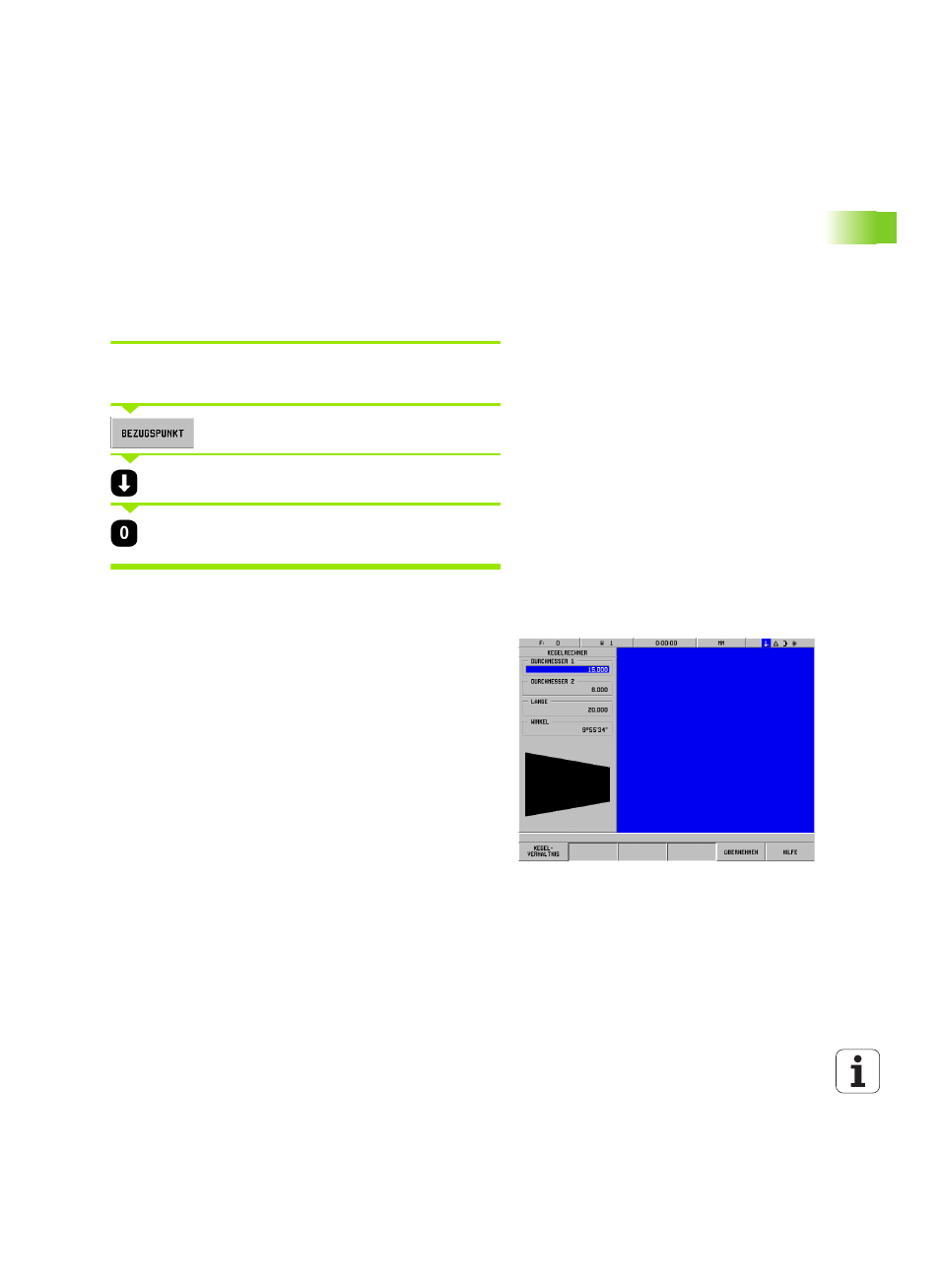

Abb. I.81 Die Eingabemaske KEGELRECHNER
