Achsen konfigurieren
Mit diesem Konfigurations-Parameter können Sie die Messgerät-
Eingänge (X1-X6) den anzeigbaren Achsen zuordnen. Einer Achse
kann ein einziger Messgerät-Eingang oder eine Kombination aus zwei
Messgerät-Eingängen (zweite Messgerät-Position zur ersten addieren
oder von der ersten subtrahieren) zugeordnet werden. Siehe Abb. II.8
& Abb. II.9.
In dieser Eingabemaske können Sie auch die Achsbezeichnungen
ändern (A-Z).
Achsen konfigurieren:
8 Im Menü SYSTEM EINRICHTEN wählen Sie den Menüpunkt
ACHSEN KONFIGURIEREN und bestätigen mit ENT.
8 Die Eingabemaske ACHSEN KONFIGURIEREN erscheint am
Bildschirm.
8 Geben Sie mit den numerischen Tasten 1 bis 6 den entsprechenden
Messgerät-Eingang für die Achse ein.
8 Drücken Sie die CE-Taste, wenn Sie den Messgerät-Eingang
löschen wollen. Der POSITIP 880 setzt diesen Eingang dann auf
AUS. Messgeräte, die Sie nicht nutzen, sollten Sie in dieser
Eingabemaske auf AUS setzen.
8 Sie können auch zwei Messgerät-Eingänge verknüpfen und einer
Achse zuordnen, indem Sie die numerischen Tasten und die
Softkeys „+” und „–” verwenden.
8 Mit dem Softkey BEZEICHNUNG WÄHLEN rufen Sie die Auswahlmaske
BEZEICHNUNG WÄHLEN und die Softkeys LINKS, RECHTS,
BUCHSTABEN WÄHLEN
, ABBRECHEN und ÜBERNEHMEN auf.
8 Mit den Softkeys LINKS, RECHTS und den vertikalen Pfeiltasten
wählen Sie den gewünschten Buchstaben aus.
8 Drücken Sie den Softkey BUCHSTABEN WÄHLEN oder die Taste ENT,
wenn Sie einen Buchstaben als Achsbezeichnung übernehmen und
die Auswahlmaske BEZEICHNUNG WÄHLEN schließen wollen. Der
POSITIP 880 zeigt wieder die vorherige Softkey-Leiste am
Bildschirm an.
8 Wenn Sie mit Ihren Eingaben fertig sind, drücken Sie den Softkey
ÜBERNEHMEN
oder die Taste ENT. Damit speichern Sie die an diesem
Parameter vorgenommenen Änderungen und kehren zum Menü
SYSTEM EINRICHTEN zurück.
8 Grafik-Achsen stehen nur für Drehbearbeitungen zur Verfügung. Die
Grafik-Achsen sind so voreingestellt, dass der POSITIP 880 die
Koordinaten der Z-Achse entlang der Horizontalachse des grafisch
dargestellten Werkstücks und die Koordinaten der X-Achse entlang
der Vertikalachse anzeigt. Falls Sie eine andere Konfiguration
verwenden, wählen Sie die entsprechenden Achsen mit den
Softkeys HORIZONTAL oder VERTIKAL.

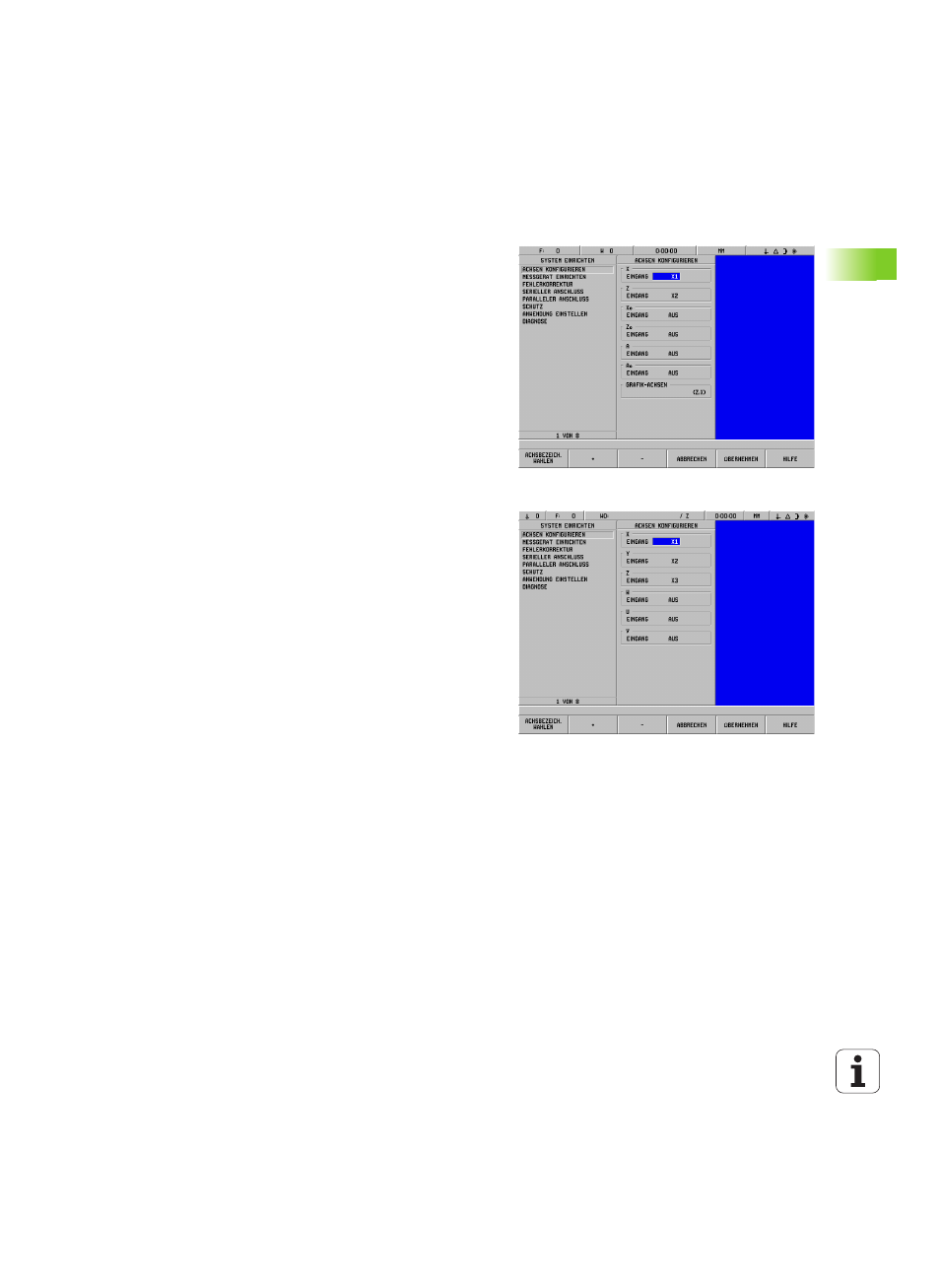

Abb. II.8 Die Eingabemaske ACHSEN
KONFIGURIEREN (Drehen)
Abb. II.9 Die Eingabemaske ACHSEN
KONFIGURIEREN (Fräsen)
