POSITIP 880 131
II – 2 S
yst
em einr
ic
ht
en
Nichtlineare Fehlerkorrektur
Zeigt die Vergleichsmessung einen alternierenden oder
schwankenden Fehler, sollten Sie die nichtlineare Fehlerkorrektur
verwenden. Die erforderlichen Korrekturwerte werden berechnet und
in einer Tabelle hinterlegt. Der POSITIP 880 unterstützt bis zu 128
Korrekturpunkte pro Achse. Die Ermittlung des Fehlers zwischen zwei
benachbarten Korrekturpunkten erfolgt über lineare Interpolation.
8 Wählen Sie NICHTLINEAR und drücken Sie TABELLE BEARBEITEN.
8 Die Fehlerkorrektur-Tabelle für das Messgerät und eine Grafik, die
den Fehler abbildet, werden auf der linken Seite des Bildschirms
angezeigt.
8 Die Fehlerkorrektur-Tabelle enthält den Tabelleneintrag, den
Messwert des Maßstabs und den Fehler, der bei diesem Messwert
auftrat.
Grafik lesen
„ In der Grafik wird der Übersetzungsfehler (Referenzwert –
Messwert) im Vergleich zum Messwert dargestellt. Die Grafik hat
feste Punktabstände. Wenn Sie den Cursor durch die Tabelle
bewegen, entspricht der Tabelleneintrag, auf dem er gerade steht,
dem mit einem blauen, vertikalen Strich gekennzeichneten Punkt in
der Grafik. Siehe Abb. II.13.
Tabelle für nichtlineare Fehler-Korrektur erstellen
8 Wenn Sie eine neue Fehlerkorrektur-Tabelle anlegen wollen,
drücken Sie zuerst den Softkey TABELLE LÖSCHEN. Der POSITIP 880
zeigt diesen Softkey nur an, wenn bereits eine Tabelle vorhanden
ist, die Daten enthält.
8 Die Messwerte der Fehlerkorrektur sind auf den Bezugspunkt der
Tabelle bezogen. Wenn Sie die Fehlerkorrektur-Tabelle löschen,
setzt der POSITIP 880 den Tabellen-Bezugspunkt auf den
Bezugspunkt des Maßstabs zurück.
8 Sie können aber auch einen anderen Tabellen-Bezugspunkt wählen.
Fahren Sie an die Position, auf die die Messwerte bezogen werden
sollen und drücken Sie den Softkey TABELLEN-BEZUGSPUNKT SETZEN.
Den Tabellen-Bezugspunkt müssen Sie setzen, bevor Sie der
Tabelle neue Einträge hinzufügen.
Fehlerkorrektur-Tabelle konfigurieren
8 Fehlerkorrektur-Daten fügen Sie mit dem Softkey NEUEN KORR.-PKT.
HINZUFÜGEN
in die Tabelle ein.
8 Es gibt zwei Möglichkeiten, Daten in die Tabelle einzugeben:
Direkte Eingabe oder Auto-Berechnung
Die nichtlineare Fehlerkorrektur steht nur für Maßstäbe
mit Referenzmarken zur Verfügung. Damit die nichtlineare
Fehlerkorrektur wirksam wird, müssen Sie zuerst die
Referenzmarken überfahren. Andernfalls findet keine
Fehlerkorrektur statt.

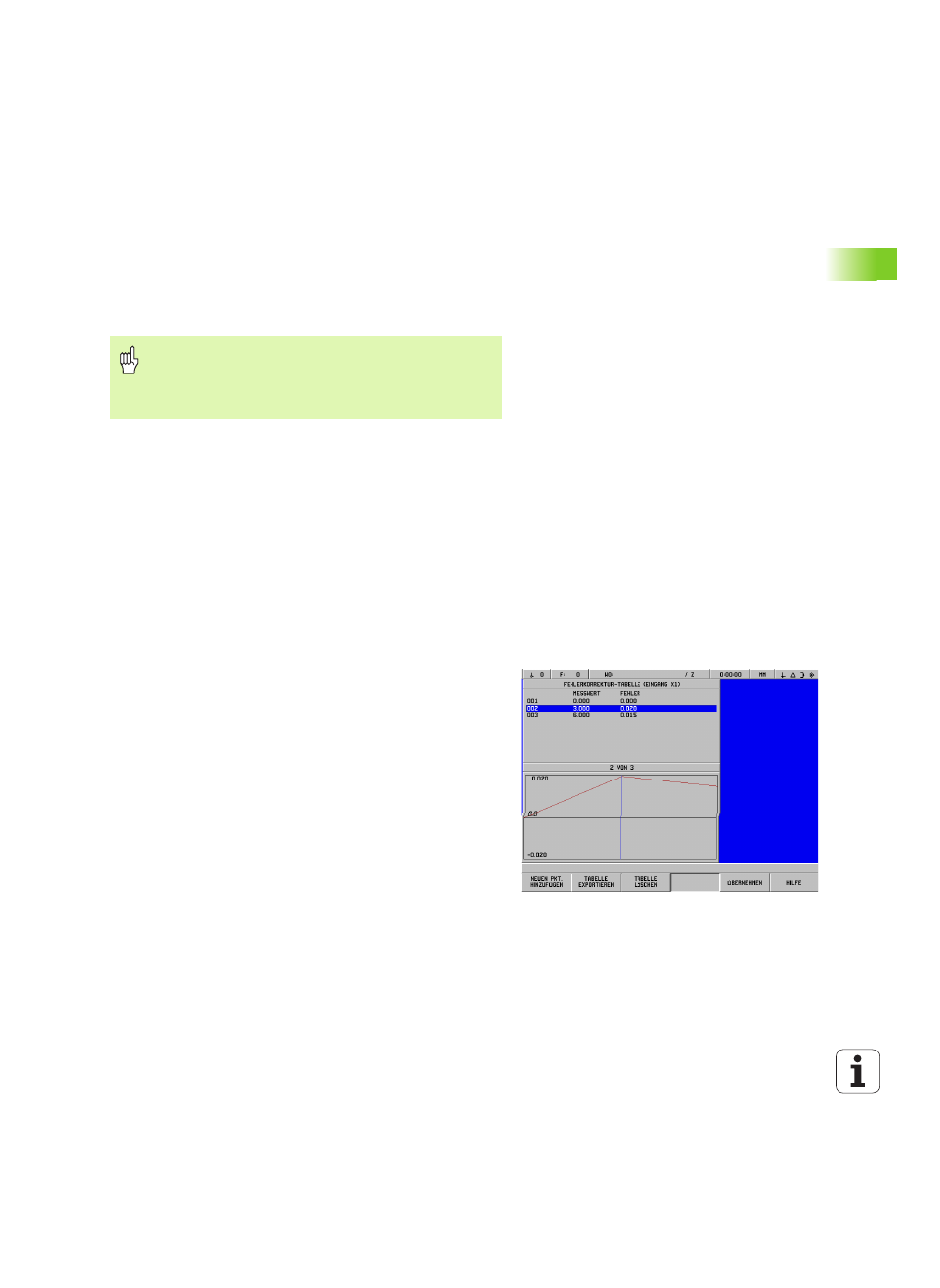

Abb. II.13 Die Eingabemaske für nichtlineare
Fehlerkorrektur
