II: Technische Information

II – 9 Zubehör

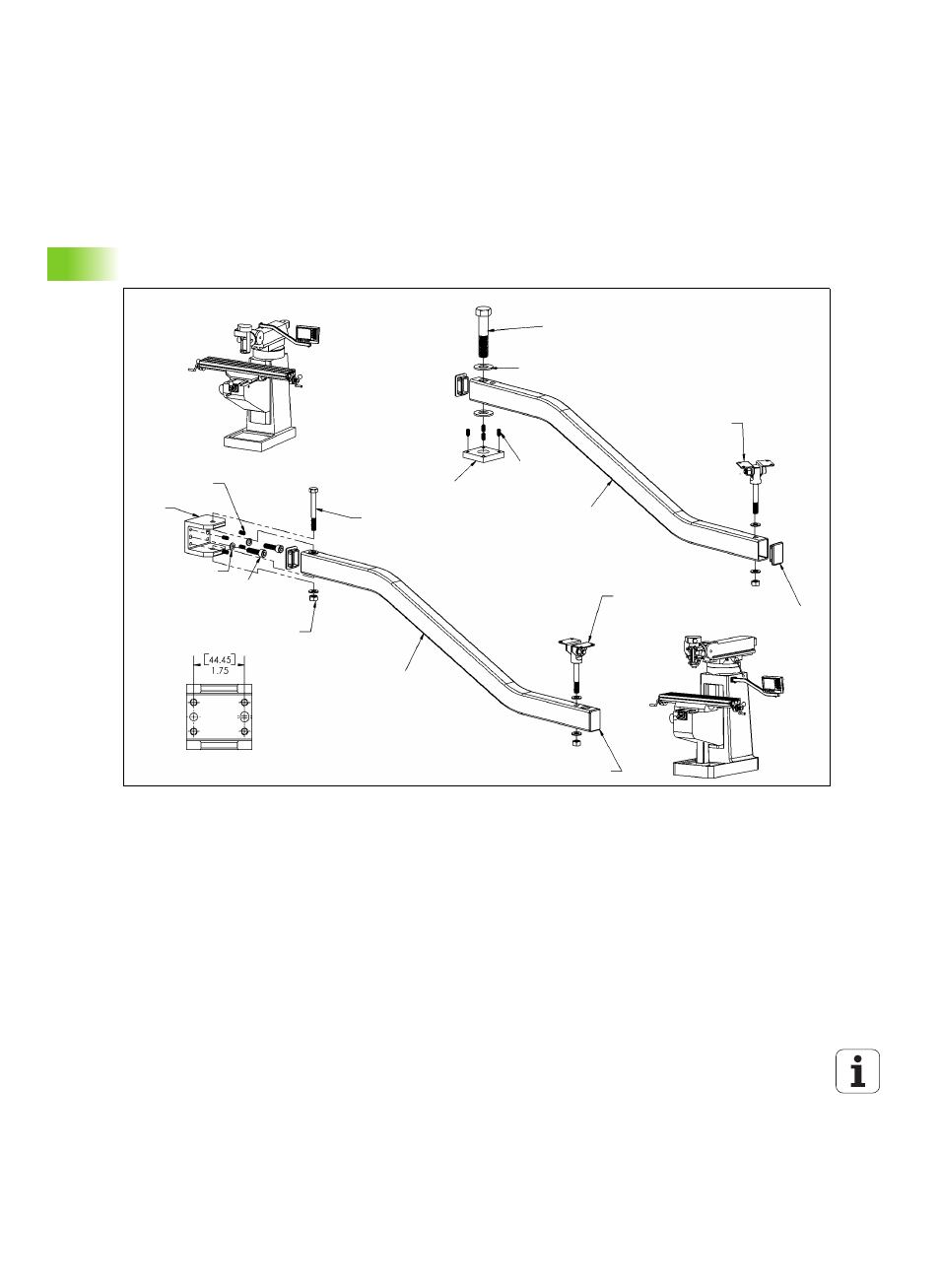

POSITIP 880 Montageanleitung
Universal-Montagearm
ld.-Nr. 382 929-01

Dreh-/Kippgelenk

ld.-Nr. 382 891-01

Abschlusskappe (2)

Arm

Winkel

Unterlegscheibe

Sicherungsmutter

(Sechskant) M8

Unterlegscheibe 0,15 mm (2)

Montageplatte

Arm

Abschlusskappe

(2)

Sechskantschraube M16 x 75 mm

Sechskantschraube M14 x 75 mm

M6 x 12 mm

Gewindestift mit

Innensechskant

(4)

Schraube mit Innensechskant

M6 x 30 mm (2)

Gewindestift mit Innensechskant

M6 x 12 mm (4)

Sechskantschraube

M8 x 70 mm

Vorderansicht des Winkels
