136 II: Technische Information
II – 2 S
yst
em einr
ic
ht
en

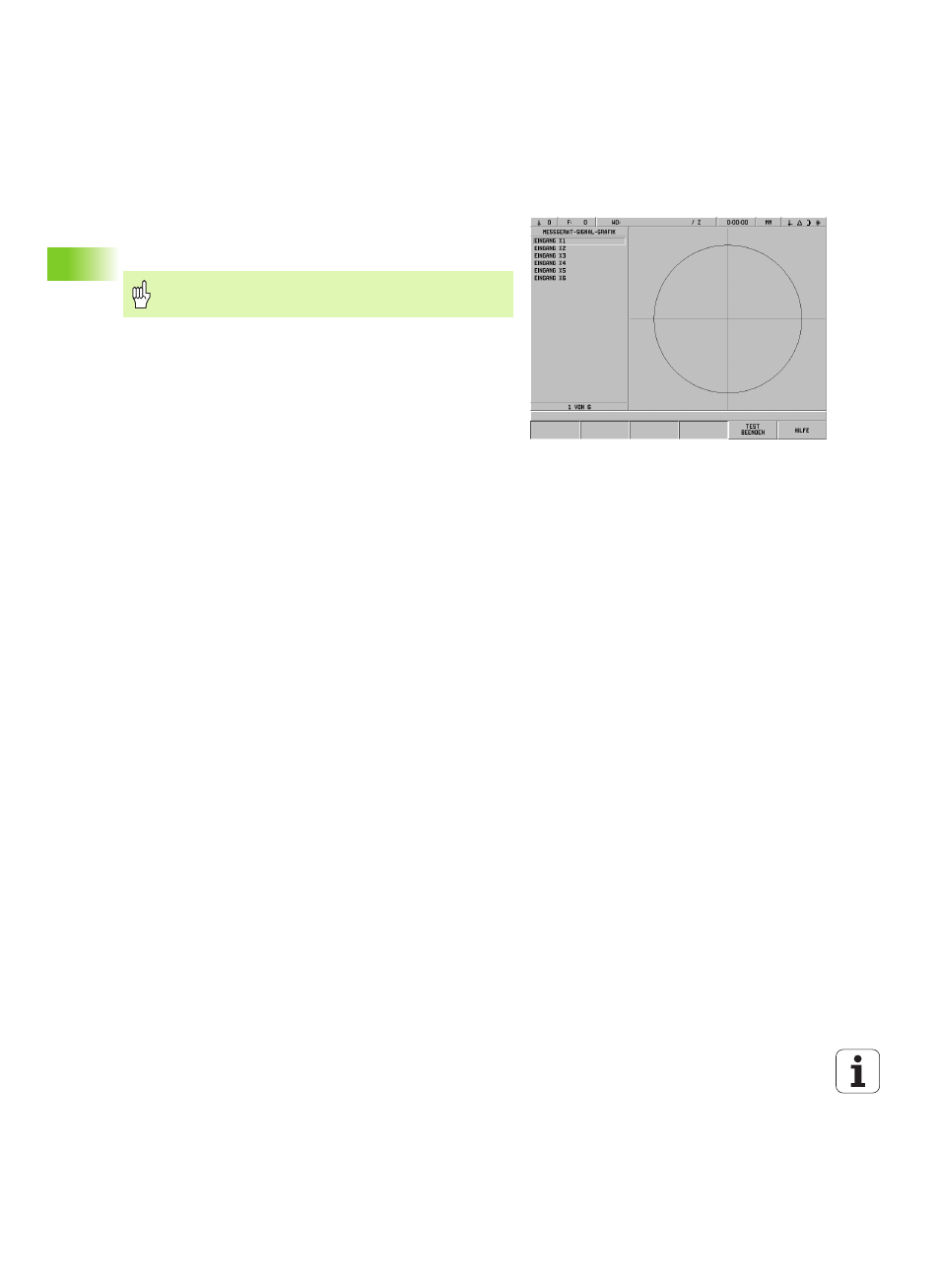

Grafische Darstellung eines Messgerät-Signals
Mit Hilfe dieses Parameters können Sie die Signale jedes Messgeräts
grafisch darstellen. Siehe Abb. II.19.
8 Wählen Sie das Messgerät, das Sie überprüfen wollen.
8 Wählen Sie den gewünschten Messgerät-Eingang und bestätigen
Sie mit ENT.
8 Sobald Sie das Messgerät verfahren, sehen Sie die Signale der
Kanäle A und B.
8 Drücken Sie TEST BEENDEN, wenn Sie den Testmodus beenden
wollen.
System-Statistik
In der System-Statistik sehen Sie, wie lange die Anzeige und das
System bereits eingeschaltet waren.
Der gesamte Verfahrweg jedes Messgeräts wird ebenfalls angezeigt.
Drücken Sie TEST BEENDEN, wenn Sie den Testmodus beenden wollen.
Abb. II.19 Beispiel für die grafische Darstellung eines
Signals
Diese Diagnose-Funktion steht für Messgeräte mit EnDat-
Schnittstelle nicht zur Verfügung.
